GGD低压固定式开关柜

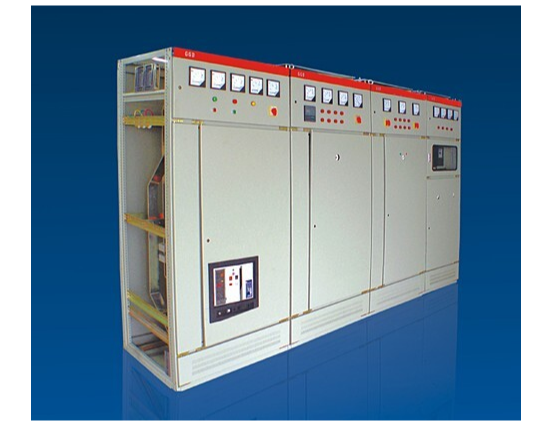

GGD型交流低压配电柜

GGD型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz、额定电压380V、额定电流不大于4000A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜负荷IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

主要技术参数

结构外型尺寸  mm

使用条件

1、  周围空气温度：不高于±40℃，不低于﹣5℃，24小时内平均温度不高于±35℃。

2、  户内安装使用，使用地点的海拔高度不超过2000m。

3、  周围空气相对湿度在最高温度﹢40℃时不超过50%，在较低温度时允许有较高的相对湿度，如﹢20℃时为为90%，但应考虑到由于湿度变化可能产生凝露的影响。

4、  设备安装时与垂直面的倾斜度不超过5度。

5、  设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

结构外形尺寸

    框架用8MF冷弯型钢材局部焊接拼装而成，其刚性及承载能力达到电器元件的安装要求，构架上分别按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构，用高阻燃PPO材料热注成型，机械强度和绝缘强度高，能承受有效值50kA峰值105kA热稳定冲击力，长期允许温度可达120℃。

1、GGD型交流低压配电柜地柜体采用通用柜地形式，构架用8MF冷弯型钢局焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体地精度和质量。通用柜的零部件按模块原理设计，并由20模的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

2、GGD柜设计时充分考虑到柜体运行时的散热问题。在柜体上下两端均有不同数量的散热槽

孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封地柜体自下而上从形成一个自然通风道，达到散热地目的。

3、照现代工业产品造型设计地要求，采用黄金分割比地方法设计柜体外形和各部分的分割尺寸，使整体美观大方、面目一新。

4 、门用转轴式活动铰链与构架相连，安装。拆卸方便。门的折边处有一根山形橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门哦那个多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

6、柜体面漆选用聚酯桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。

7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8、柜体护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。
