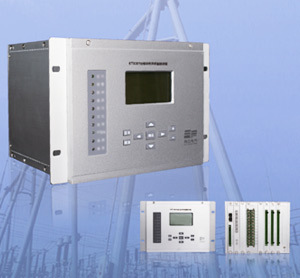

ET8300系列智能操作箱

智能操作箱作为过程层中的重要设备,实现了对断路器间隔的完全控制(断路器间隔包括断路器、地刀和隔离刀闸)。智能终端通过GOOSE接收保护的动作信号和测控的控制命令,并同时通过GOOSE发送采集到的一次设备状态信息和装置告警信号。随着智能化变电站的建设展开,为了提高设备的集成度,也为了节省户外柜的安装空间,还形成了智能终端和合并单元一体化的一系列装置。
T8300系列智能操作箱是支持智能变电站的新一代智能终端设备,可与110kV及以上电压等级分相或三相操作的断路器配合使用。装置具有传统操作箱功能和部分测控功能,既支持网络GOOSE方式的跳合闸命令,同时又保留了传统的硬接点跳合闸方式。装置具有一组分相跳闸回路和一组分相合闸回路,以及4把闸刀、3把地刀的分合出口。对于双跳闸线圈的断路器,可通过配置两台本智能操作箱对应于保护的双重化配置。此外,装置还具有可选配的电压切换插件和大功率重动插件。
智能操作箱作为过程层中的重要设备,实现了对断路器间隔的完全控制(断路器间隔包括断路器、地刀和隔离刀闸)。智能终端通过GOOSE接收保护的动作信号和测控的控制命令,并同时通过GOOSE发送采集到的一次设备状态信息和装置告警信号。随着智能化变电站的建设展开,为了提高设备的集成度,也为了节省户外柜的安装空间,还形成了智能终端和合并单元一体化的一系列装置。
T8300系列智能操作箱是支持智能变电站的新一代智能终端设备,可与110kV及以上电压等级分相或三相操作的断路器配合使用。装置具有传统操作箱功能和部分测控功能,既支持网络GOOSE方式的跳合闸命令,同时又保留了传统的硬接点跳合闸方式。装置具有一组分相跳闸回路和一组分相合闸回路,以及4把闸刀、3把地刀的分合出口。对于双跳闸线圈的断路器,可通过配置两台本智能操作箱对应于保护的双重化配置。此外,装置还具有可选配的电压切换插件和大功率重动插件。
