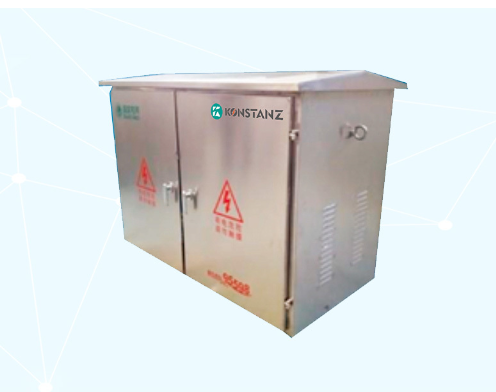

产品图片

JP低压户外综合配电箱


产品概述

JP系列户外综合配电箱，是集计量、无线、无功补偿等多功能于--体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能.体积小、外型美观、经济实用，安装于户外柱.上变压器的电杆上是城乡电网改造的新-代理想配电产品。

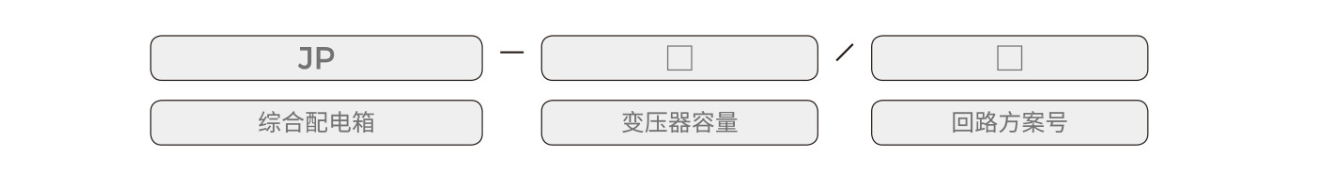

型号及含义


使用环境

· 环境温度:-25°C~+40°C
· 空气相对湿度:日平均值不大于90%，月平均值不大于90%
·海拔高度:不大于2000m
· 安装在无剧烈震动和冲击、无腐蚀性气体的场所

结构特点

箱体结构分立式和卧式，外壳采用2mm优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露等性能)，采用特殊不锈钢焊接工艺,箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理，确保二十年内不锈蚀;箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级:IP54。

结构特点

名称单位参数
变压器容量kVA30-400
额定工作电压VAC400
辅助回路工作电压VAC220.AC380
额定频率Hz50
额定电流A<630
额定漏电动作电流mA30~300可调
防护等级
IP54

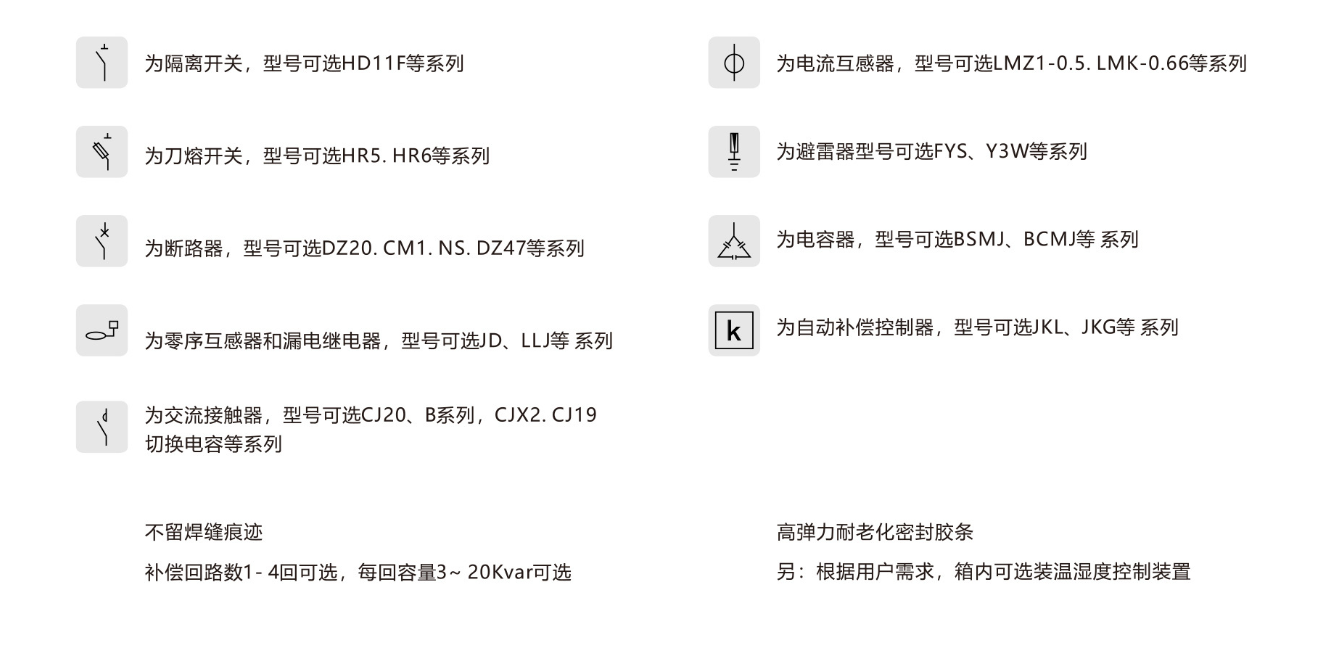

主回路方案图



使用环境

· 环境温度:-25°C~+40°C
· 空气相对湿度:日平均值不大于90%，月平均值不大于90%
·海拔高度:不大于2000m
· 安装在无剧烈震动和冲击、无腐蚀性气体的场所

结构特点

箱体结构分立式和卧式，外壳采用2mm优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露等性能)，采用特殊不锈钢焊接工艺,箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理，确保二十年内不锈蚀;箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级:IP54。

结构特点

名称单位参数
变压器容量kVA30-400
额定工作电压VAC400
辅助回路工作电压VAC220.AC380
额定频率Hz50
额定电流A<630
额定漏电动作电流mA30~300可调
防护等级
IP54

主回路方案图
