XGL系列防护型动力柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
康斯坦茨集团有限公司是集智能制造及技术研发高低压输配电设备、电能质量、电气自动化、技术咨询、科研、生产、销售、营运管理于一体的行业领先企业。旗下有品牌KONSTANZ,公司总部营运中心位于风景秀丽的中国·杭州。公司依托进口技术、原材料,以“KONSTANZ”为品牌,倾心服务于国家电网,冶金制造,石油化工、轨道交通,港口、机场,新能源,医药,轻化工、商业中心和大数据中心等领域。
公司先后获得国家高新技术企业、ISO9001质量管理体系认证、ISO14001环境管理体系、3C强制认证、CQC认证、职业安全健康管理、质量管理体系认证,以及软件著作权,实用发明专利等数十项资质证书,并与西门子、ABB、施耐德等企业建立了紧密的战略合作伙伴关系。公司采用了先进的生产设备和精密的检测试验仪器,同时在国内与专业院校进行技术合作,引入高科技工艺流程和高技术人才,公司拥有现代化的计算机辅助设计和数据运算仿真系统,有力保证了产品在行业领域的领先地位。

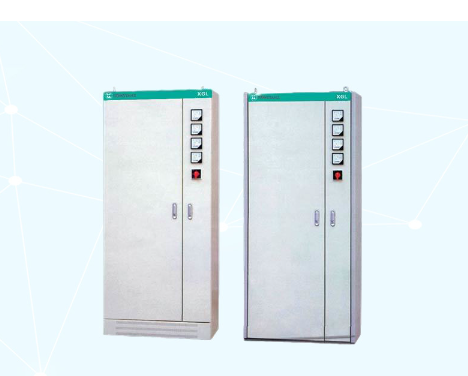

产品图片
XGL系列防护型动力柜

产品概述
XGL型低压封闭式动力柜,适用于发电及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线制系统,作动力照明配电之用。XGL型低压动力柜,具有配电方案灵活、组合方便、实用性强、结构新颖等特点。

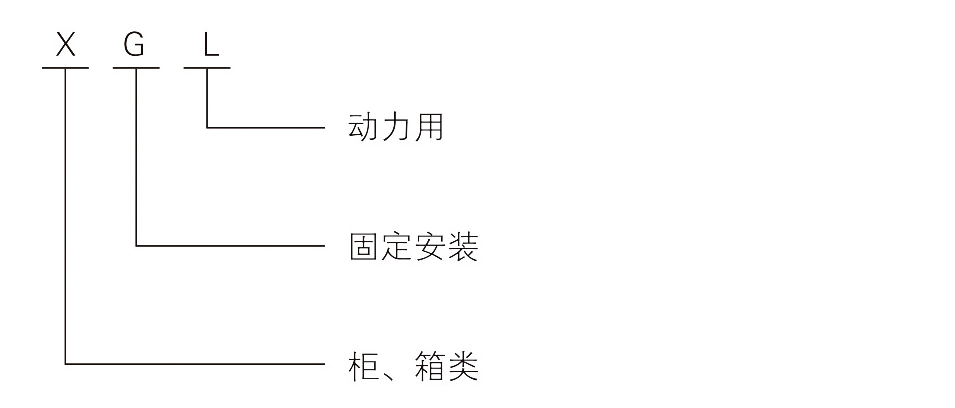

型号及其含义

产品特点
· 主要电气性能完全符合IEC60439- 1和G B7251.12的规定。
· 辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能,接触器可采用直流保持。
· 受电主开关具有瞬间脱扣和热磁脱扣保护可选,为与下一级主开关配合,取消瞬间保护,避免了越级跳闸,并具有自投、手动操作和自动切换功能。
· 馈电电路主开关具有瞬间脱扣和热磁脱扣保护,当用户要求,可加装漏电保护。
· 电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。
· 受电电路装有电流表、电压表。
主要技术参数
| 名称 | 单位 | 参数 |
| 主路额定电压 | V | AC 380 |
| 辅助电路额定电压 | V | AC:220/380 |
| 额定频率 | HZ | 50Hz |
| 额定绝缘电压 | V | 660 kV |
| 额定电流 | VA | 《1250 |
