Blokset低压开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
康斯坦茨集团有限公司是集智能制造及技术研发高低压输配电设备、电能质量、电气自动化、技术咨询、科研、生产、销售、营运管理于一体的行业领先企业。旗下有品牌KONSTANZ,公司总部营运中心位于风景秀丽的中国·杭州。公司依托进口技术、原材料,以“KONSTANZ”为品牌,倾心服务于国家电网,冶金制造,石油化工、轨道交通,港口、机场,新能源,医药,轻化工、商业中心和大数据中心等领域。
公司先后获得国家高新技术企业、ISO9001质量管理体系认证、ISO14001环境管理体系、3C强制认证、CQC认证、职业安全健康管理、质量管理体系认证,以及软件著作权,实用发明专利等数十项资质证书,并与西门子、ABB、施耐德等企业建立了紧密的战略合作伙伴关系。公司采用了先进的生产设备和精密的检测试验仪器,同时在国内与专业院校进行技术合作,引入高科技工艺流程和高技术人才,公司拥有现代化的计算机辅助设计和数据运算仿真系统,有力保证了产品在行业领域的领先地位。
产品图片

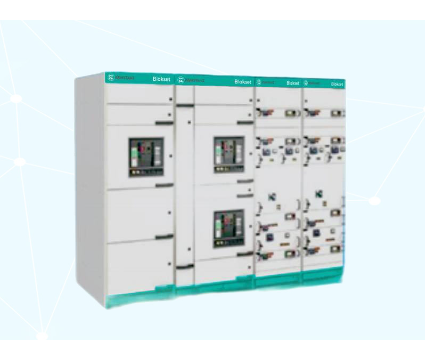

Blokset低压开关柜

产品概述
Blokset以其领先的设计理念,卓越的性能,可靠的质量,赢得了国际和国内用户的充分肯定,业绩遍及建筑、工业、能源、数据中心、基础设施的各个领域,代表了低压成套设备的国际领先水平。
模块化的多功能系统
| D型:固定式配电柜 | Mx型:抽屉柜 | U型:智能抽屉柜 | Dc型:功率因数补偿柜 |
| Mf型:固定式马达控制柜 | Mw型:抽屉柜 | Ms型:变频器和软起动器柜 |
使用条件
Blokset具有高水准的可靠性和安全性,是符合国际及国内标准的高品质开关柜。产品经过国际权威试验室LOVAG,ASEFA的鉴定,并且定期接受施耐德电气测试试验室的持续检查。
专业制作商保证
· 专业制造商的保证
Blokset的质量和可靠性是建立在与您当地专业人员的紧密协作基础之.上的。除了产品技术上的出色
之处外,施耐德电气公司还会积极参与到您今天和以后的项目中,帮助您取得成功。
· 质量/技术先进/服务
在开关柜和开关的设计和制造领域,施耐德电气气具有关键技术使其产品质量和技术优势得到保证。
一般参数
| 应用 配电 电机控制 | ||
| 参考标准 | IEC60439-1、IEC60529、IEC61439-1&2、IEC61641、GB7251.1 | |
| 气候耐受 | 湿热耐受 | IEC60068-2-30 |
| 干热耐受 | IEC60068-2-2 | |
| 低温耐受 | IEC60068-2-1 | |
| 盐雾耐受 | IEC600068-2-1 1 | |
| 参考标准 | 室内 | |
电气参数
| 名称 | 参数 | |
| 额定绝缘电压(Ui) | 1000 VAC | |
| 额定电压 | 400/690 VAC | |
| 额定频率(F) | 50/60 Hz | |
| 额定冲击耐受电压(Uimp) | 12 kV | |
| 二次回路额定电压 | 最大值230VAC | |
| 过压类别 | IV | |
| 污染等级 | 3 | |
| 水平母线额定电流(In) | 最大到7000A | |
| 垂直母线额定电流 | 最大到3200A | |
| 水平母线 | 额定短时耐受电流(lew) | 30/50/85/100kA |
| 额定短时耐受电流(lew) | 63/105/187/220kA | |
| 垂直母线 | 额定峰值电流 | 30/50/85kA |
| 额定峰值电流 | 63/105/187kA. | |
| 内燃弧耐受 | 85 kA0.4s | |
| 接地系统 | TT-IT-TNS-TNC | |
| 电机保护 | 250kW(400V) | |
机械参数
| 名称 | 参数 | |
| 电缆进线 | 顶部/底部 | |
| 电缆出线 | 前/后 | |
| 防护等级(IP) | 20- 54 | |
| 分隔类型 | 2b/3b/4a/4b | |
| 尺寸 | 高度 | 2200 |
| 宽度 | 500/600/700/800/900/1000/1100/1200/1300 | |
| 深度 | 400/600/1000 | |
| 平均重量 | 650 Kg | |
| 外壳表面喷涂 | 环氧树脂粉末喷涂>50卩 | |
| 柜体颜色 | RAL9002(浅灰色)/, RAL7016(石墨灰) | |
模块化的多功能系统
| D型:固定式配电柜 | Mx型:抽屉柜 | U型:智能抽屉柜 | Dc型:功率因数补偿柜 |
| Mf型:固定式马达控制柜 | Mw型:抽屉柜 | Ms型:变频器和软起动器柜 |
使用条件
Blokset具有高水准的可靠性和安全性,是符合国际及国内标准的高品质开关柜。产品经过国际权威试验室LOVAG,ASEFA的鉴定,并且定期接受施耐德电气测试试验室的持续检查。
专业制作商保证
· 专业制造商的保证
Blokset的质量和可靠性是建立在与您当地专业人员的紧密协作基础之.上的。除了产品技术上的出色
之处外,施耐德电气公司还会积极参与到您今天和以后的项目中,帮助您取得成功。
· 质量/技术先进/服务
在开关柜和开关的设计和制造领域,施耐德电气气具有关键技术使其产品质量和技术优势得到保证。
一般参数
| 应用 配电 电机控制 | ||
| 参考标准 | IEC60439-1、IEC60529、IEC61439-1&2、IEC61641、GB7251.1 | |
| 气候耐受 | 湿热耐受 | IEC60068-2-30 |
| 干热耐受 | IEC60068-2-2 | |
| 低温耐受 | IEC60068-2-1 | |
| 盐雾耐受 | IEC600068-2-1 1 | |
| 参考标准 | 室内 | |
电气参数
| 名称 | 参数 | |
| 额定绝缘电压(Ui) | 1000 VAC | |
| 额定电压 | 400/690 VAC | |
| 额定频率(F) | 50/60 Hz | |
| 额定冲击耐受电压(Uimp) | 12 kV | |
| 二次回路额定电压 | 最大值230VAC | |
| 过压类别 | IV | |
| 污染等级 | 3 | |
| 水平母线额定电流(In) | 最大到7000A | |
| 垂直母线额定电流 | 最大到3200A | |
| 水平母线 | 额定短时耐受电流(lew) | 30/50/85/100kA |
| 额定短时耐受电流(lew) | 63/105/187/220kA | |
| 垂直母线 | 额定峰值电流 | 30/50/85kA |
| 额定峰值电流 | 63/105/187kA. | |
| 内燃弧耐受 | 85 kA0.4s | |
| 接地系统 | TT-IT-TNS-TNC | |
| 电机保护 | 250kW(400V) | |
机械参数
| 名称 | 参数 | |
| 电缆进线 | 顶部/底部 | |
| 电缆出线 | 前/后 | |
| 防护等级(IP) | 20- 54 | |
| 分隔类型 | 2b/3b/4a/4b | |
| 尺寸 | 高度 | 2200 |
| 宽度 | 500/600/700/800/900/1000/1100/1200/1300 | |
| 深度 | 400/600/1000 | |
| 平均重量 | 650 Kg | |
| 外壳表面喷涂 | 环氧树脂粉末喷涂>50卩 | |
| 柜体颜色 | RAL9002(浅灰色)/, RAL7016(石墨灰) | |
