MNH(MNS)W低压抽出式开关柜

联系人：虞翠香
联系电话：0571-5823****
企业地址浙江省-杭州市
详细地址浙江省杭州市西湖区三墩镇丰盛九玺天城5号楼2层
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
康斯坦茨集团有限公司是集智能制造及技术研发高低压输配电设备、电能质量、电气自动化、技术咨询、科研、生产、销售、营运管理于一体的行业领先企业。旗下有品牌KONSTANZ，公司总部营运中心位于风景秀丽的中国·杭州。公司依托进口技术、原材料，以“KONSTANZ”为品牌，倾心服务于国家电网，冶金制造，石油化工、轨道交通，港口、机场，新能源，医药，轻化工、商业中心和大数据中心等领域。 公司先后获得国家高新技术企业、ISO9001质量管理体系认证、ISO14001环境管理体系、3C强制认证、CQC认证、职业安全健康管理、质量管理体系认证，以及软件著作权，实用发明专利等数十项资质证书，并与西门子、ABB、施耐德等企业建立了紧密的战略合作伙伴关系。公司采用了先进的生产设备和精密的检测试验仪器，同时在国内与专业院校进行技术合作，引入高科技工艺流程和高技术人才，公司拥有现代化的计算机辅助设计和数据运算仿真系统，有力保证了产品在行业领域的领先地位。

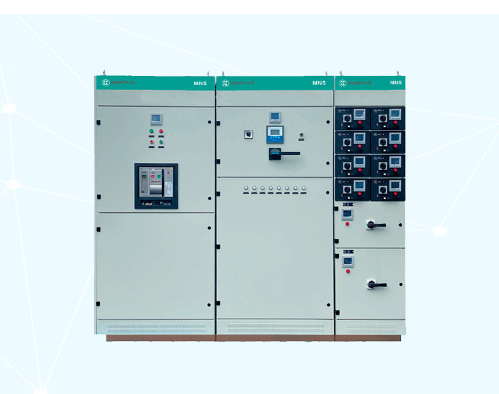

产品图片

MNH(MNS)W低压抽出式开关柜


产品概述

MNS型低压抽出式开关柜是根据市场需求而开发的新一代低压开关柜。产品技术标准符合IEC439《低压成套开关设备和控制设》、GB7251《低压成套开关设备》等标准要求。MNS型低压抽出式开关柜是适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小.区、高层建筑等场所，作为交流50~60Hz,额定工作电压交流660V以下的电力系统的配电设备的电能转换、分配及控制之用。

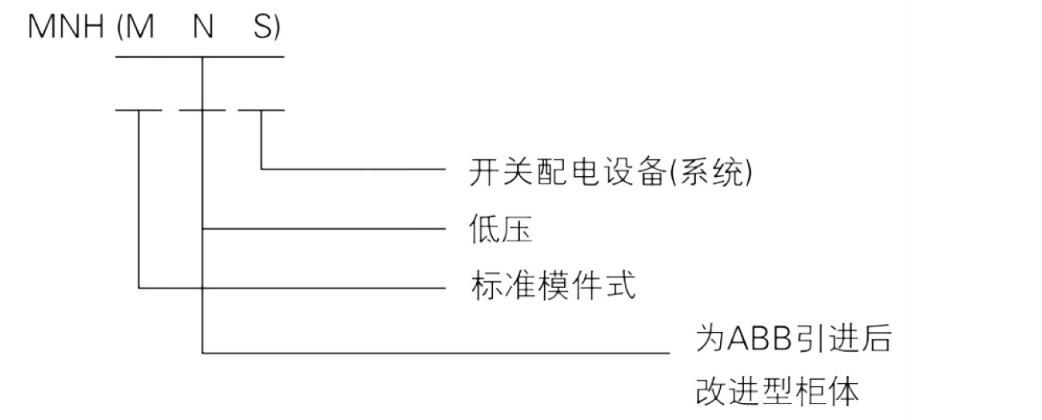

产品型号


抽屉类型

有五种标准尺寸，都是以8E(200mm)高度为基准：
8E/4：在8E高度空间组装4个抽屉单元;
8E/2：在8E高度空间组装2个抽屉单元
8E：在8E高度空间组装1个抽屉单元;
16E：在16E(400mm)高度空间组装1个抽屉单元;
24E：在24E(600mm)高度空间组装1个抽屉单元。
五种抽屉单元可在一个柜体中作单一组装，也可作混合组装，一个柜体中作单-组装时最多容纳抽屉单元数见表1所示。

抽屉型式8E/48E/28E16E24E
最多容纳单元数3618943

使用环境

·周围空气温度不高于+40°C,不低于-5°C，并且24h内其平均温度不高干+35°C;
·大气条件：空气清洁，相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较
高的相对湿度，例如+20°C时为90%，但应考虑到温度变化，有可能会偶然地产生凝露;
·使用地点的海拔高度不得超过2000m;
·本装置适应于以下温度的运输和储存过程：-25°C至+5.5°C的范围之间。短时间内(不超过
24h)可达+70°C,在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在以上条件下
应能正常工作;
·如果上述使用条件不能满足时，应由用户和制造厂协商解决;
·当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

技术数据

电气性能
额定绝缘电压660V;
额定工作电压380V、660V;.
主母线最大工作电流5500A(IP0O)4700A(IP30);
主母线短时(Is)耐受电流100kA(有效值);
主母线峰值耐电流250kA(最大值);
配电母线(垂直母线)最大工作电流1000A;
配电母线(垂直母线)短时耐电流;
标准型50kA(有效值)

产品特点

·设计紧凑：以较小的空间能容纳较多的功能单元;
·结构通用性强、组装灵活：以25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求;
·采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的柜架结构和抽屉单元;
 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能.
 技术性能高：主要参数达到当代国际技术水平;
·压缩场地：三化程度高，可大大压缩储存和运输预制件的场地;
·装配方便：不需要特殊复杂工具。

主要技术数据

A.动力配电中心(PC)柜  单位:mm    表2

高H宽B深备注
TTiT2
22004001000800200主母线转接
22004001000800200
22006001000800200
22008001000800200
220010001000800200
220012001000800200



B.电动机控制中心(MCC)柜   单位:mm   表2

高H宽深备注
BB1B2TTiT2
22001000600400400400200单面操作
220010006004001000400200双面操作

订货须知

用户在产品订货时应提供以下资料：

·产品的全型号(包括主要电路方案号和辅助路方案号);
·主电路系统组合顺序图;
·辅助电路电气原理图;
·柜内元器件清单;
·产品其它特殊要求另提。


抽屉类型

有五种标准尺寸，都是以8E(200mm)高度为基准：
8E/4：在8E高度空间组装4个抽屉单元;
8E/2：在8E高度空间组装2个抽屉单元
8E：在8E高度空间组装1个抽屉单元;
16E：在16E(400mm)高度空间组装1个抽屉单元;
24E：在24E(600mm)高度空间组装1个抽屉单元。
五种抽屉单元可在一个柜体中作单一组装，也可作混合组装，一个柜体中作单-组装时最多容纳抽屉单元数见表1所示。

抽屉型式8E/48E/28E16E24E
最多容纳单元数3618943

使用环境

·周围空气温度不高于+40°C,不低于-5°C，并且24h内其平均温度不高干+35°C;
·大气条件：空气清洁，相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较
高的相对湿度，例如+20°C时为90%，但应考虑到温度变化，有可能会偶然地产生凝露;
·使用地点的海拔高度不得超过2000m;
·本装置适应于以下温度的运输和储存过程：-25°C至+5.5°C的范围之间。短时间内(不超过
24h)可达+70°C,在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在以上条件下
应能正常工作;
·如果上述使用条件不能满足时，应由用户和制造厂协商解决;
·当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

技术数据

电气性能
额定绝缘电压660V;
额定工作电压380V、660V;.
主母线最大工作电流5500A(IP0O)4700A(IP30);
主母线短时(Is)耐受电流100kA(有效值);
主母线峰值耐电流250kA(最大值);
配电母线(垂直母线)最大工作电流1000A;
配电母线(垂直母线)短时耐电流;
标准型50kA(有效值)

产品特点

·设计紧凑：以较小的空间能容纳较多的功能单元;
·结构通用性强、组装灵活：以25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求;
·采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的柜架结构和抽屉单元;
 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能.
 技术性能高：主要参数达到当代国际技术水平;
·压缩场地：三化程度高，可大大压缩储存和运输预制件的场地;
·装配方便：不需要特殊复杂工具。

主要技术数据

A.动力配电中心(PC)柜  单位:mm    表2

高H宽B深备注
TTiT2
22004001000800200主母线转接
22004001000800200
22006001000800200
22008001000800200
220010001000800200
220012001000800200



B.电动机控制中心(MCC)柜   单位:mm   表2

高H宽深备注
BB1B2TTiT2
22001000600400400400200单面操作
220010006004001000400200双面操作
