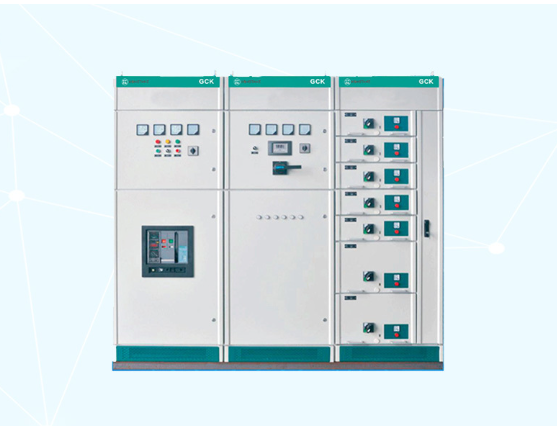

GCK/GCL1A系列低压抽出式开关柜

产品概述

GCK系列电动机控制中心，主要是由一些组合式电动机控制单元，和其它功能单元组合而成。这些单元以上下重叠的方式安装在封闭的金属柜体内。用设置在柜体上方的水平母线，将每个柜体联结在一起，同一柜体的功能单元则并联在垂直母线上。柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离区域，功能单元分别安装在各自的小室内，当任何一个功能单元发生事故时，均不影响其它单元，防止事故扩大。

本产品符合JB/T9661-1999标准。该产品采用IEC114规定的IP40防护等级，当所有的门和护板关闭时，或门开启时以及功能单元外于移出位置时，均能达到相应的防护等级，这样可确保人身安全。

该产品设置有完善可靠的接地系统和保护电路，所有功能单元均能按规定的性能要求，分断短路电流，进线单元具有三段保护特性。因此，可以保证供电的可靠性，和设备与系统的安全。

所有功能单元，均可通过接口件与PC线板(可编程序控制器)或微处理机连结，作为自动控制系统的执行单元，根据用户需要还可以提供其它内容的功能单元和功能组合，该产品适用于交流380V,频率50Hz的电路中。

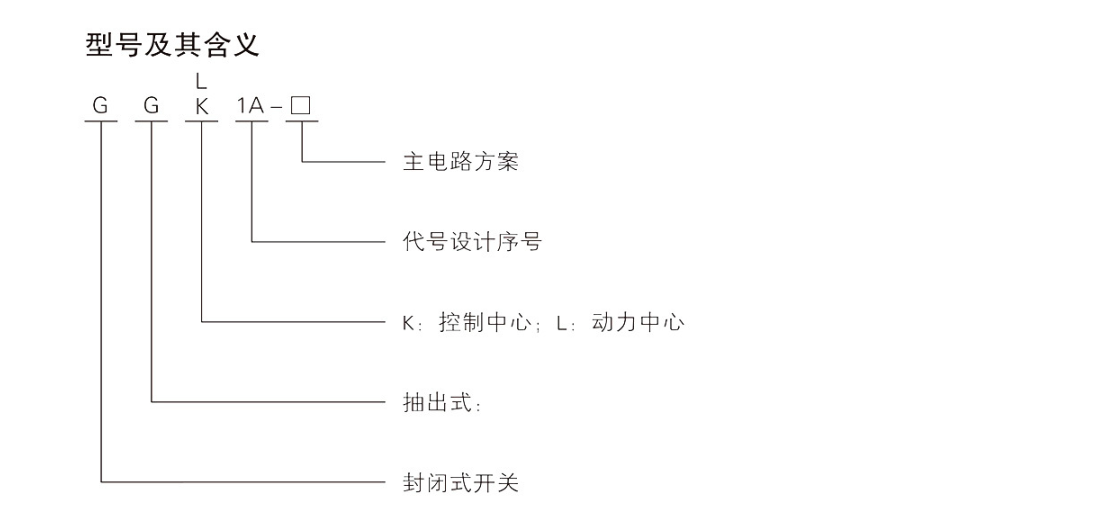

型号及其含义

主要技术性能特点

· 主要电器性能符合国际电工委员会|EC标准和美国电气制造商协会NEMA标准。
· 每台柜可用隔离变压器将主、辅电路分开，辅助电路的操作电源为50Hz,220V;信号电源为50Hz,6V。
· 受电主开关具有三段(瞬间、短延时及过载)保护，为与下一级主开关(具有瞬时及过载二段保护)配合，取消瞬间一段，避免了越级跳闸。且具有自投、无自投和切换装置供选用。
· 水平母线具有单母线分段和不分段两种，当采用单母线分段时，母联开关亦具有自投、无自投和切换装置。
· 电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。
· 各功能单元中的交流接触采用无声运行时，具有节能功能。同时，当电源消失后具延时(大于0.3s、小于0.5s)释放的特性。因此不加装电机各自启动继电器亦能在0.3s以内(重合闸或备用电源自投时间小于0.3s)恢复供电时，保证电动机继续运行。
· 馈电电路主开关具有瞬时和过载保护，当用户需要时，可加装漏电保护。.
· 照明及家用电器电路主开关具有瞬成时，过载和漏电保护，本电路尤宜於电钻、手提砂轮机.等移动电器的供电。
· 受电电路装有电流表、有功和无功电度表。250A及以.上馈电电路可装或不装电流表及电度表。其他大于37kW或60A的电路安装有电流表。
· 事故时可加装灯光和报警装置。

使用条件

· 周围空气温度不高于+40°C,不低于-5°C,并用24小时内其平均温度不高于+35°C;
· 周围空气相对温度为+40°C时不超过50%;
· 在较低温度时允许有较大的相对湿度，如+20°C时为90%。
· 但应考虑到由于温度变化，有可有会偶然的产生适度的凝露;
· 户内使用，使用地点的海拔高度不得超过2000m;
· 应安装在无剧烈露动和冲击以及不足以使电器元件受到腐蚀的场所。

外形尺寸

主要技术数据

1、塑壳断路器主要有HDM1.CM1、TG、NS、S系列等元件，以HDM1为主列举其性能参数

 2、框架式断路器主要有HDW1、CW1、ME(DW17)、M、F、等系列元件，其性能参数具体如下:

订货须知

用户在产品订货时应提供以下资料：

·产品的全型号(包括主要电路方案号和辅助路方案号);
·主电路系统组合顺序图;
·辅助电路电气原理图;
·柜内元器件清单;
·产品其它特殊要求另提。
