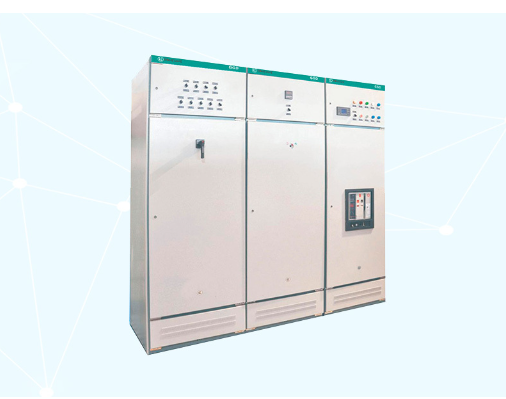

GGD型交流低压配电柜

产品概述

GGD型交流低压配电柜，是能源部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，于--九九-年下达的技术进步开发项目。由能源部低压成套开关设备联合设计研制组(简称NLS)完成设计和研制，并于一九九二年十月通过了由能源部主持的部级鉴定，目前在全国范围内已广泛运用。

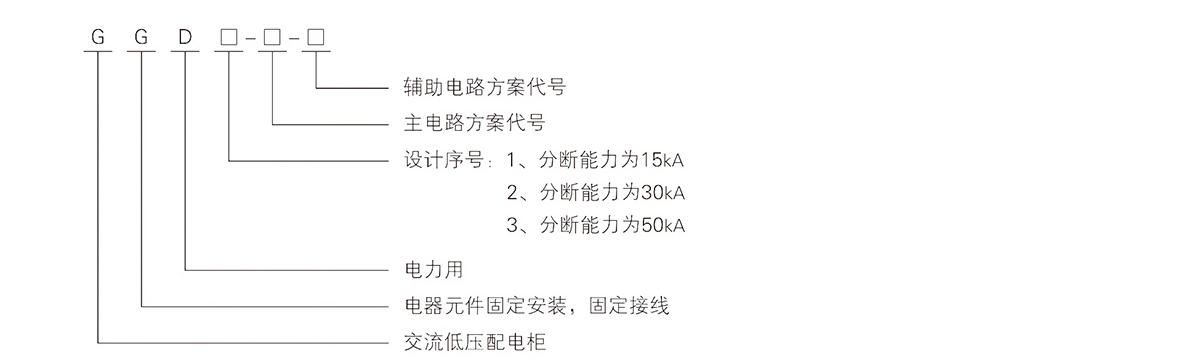

型号及其含义

产品结构

GGD型交流低压配电柜的柜体采用通过柜的形式，构架8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通过系数高，可以是工厂实现预生产，既缩短了生产制造周期，也提高了工作效率。.

GGD柜设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔。当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地右下端槽孔补充进柜，是密封的柜体自下而上形成一个自然通风道，达到散热的目的。

GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部的分割尺寸，是柜体美观大方，面目一新。柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有-根山型橡塑条，关门时门与构造之间的嵌条一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

使用条件

· 周围空气温度不高于+40°C，不低于5°C,24小时内平均温度不得高于+35C;
· 户内使用，使用地点的海拔高度不得超过2000m;
· 周围空气相对湿度在最高温度+40C时不超过50%，在较低温度时允许有较大的相对湿度,如+20°C时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响;
· 装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232--82标准);
· 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;
· 用户有特殊要求时，可以与制造厂协商解决。

主要技术数据

订货须知

用户在产品订货时应提供以下资料：

·产品的全型号(包括主要电路方案号和辅助路方案号);
·主电路系统组合顺序图;
·辅助电路电气原理图;
·柜内元器件清单;
·产品其它特殊要求另提。
