DFW- 10/FT-630型户外电缆分支箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
康斯坦茨集团有限公司是集智能制造及技术研发高低压输配电设备、电能质量、电气自动化、技术咨询、科研、生产、销售、营运管理于一体的行业领先企业。旗下有品牌KONSTANZ，公司总部营运中心位于风景秀丽的中国·杭州。公司依托进口技术、原材料，以“KONSTANZ”为品牌，倾心服务于国家电网，冶金制造，石油化工、轨道交通，港口、机场，新能源，医药，轻化工、商业中心和大数据中心等领域。
公司先后获得国家高新技术企业、ISO9001质量管理体系认证、ISO14001环境管理体系、3C强制认证、CQC认证、职业安全健康管理、质量管理体系认证，以及软件著作权，实用发明专利等数十项资质证书，并与西门子、ABB、施耐德等企业建立了紧密的战略合作伙伴关系。公司采用了先进的生产设备和精密的检测试验仪器，同时在国内与专业院校进行技术合作，引入高科技工艺流程和高技术人才，公司拥有现代化的计算机辅助设计和数据运算仿真系统，有力保证了产品在行业领域的领先地位。

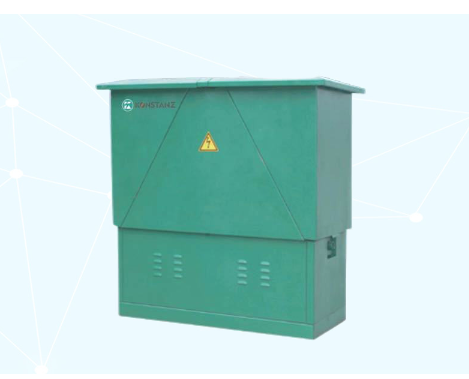

产品图片
DFW- 10/FT-630型户外电缆分支箱
产品概述
美式电缆分支箱是一种广泛应用于北美地区电力配网系统中的输配电工程设备.它以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为630A主回路和200A分支回路两种。630A主回路采用旋入式螺栓固定连接;200A分支回路采用插拔式连接,且可以带负荷拔插。美式电缆分支箱所采用的电缆接头符合IFFF386标准。广泛适用于:城市电网改造、住宅小区、商业中心等城市人口密集地区。

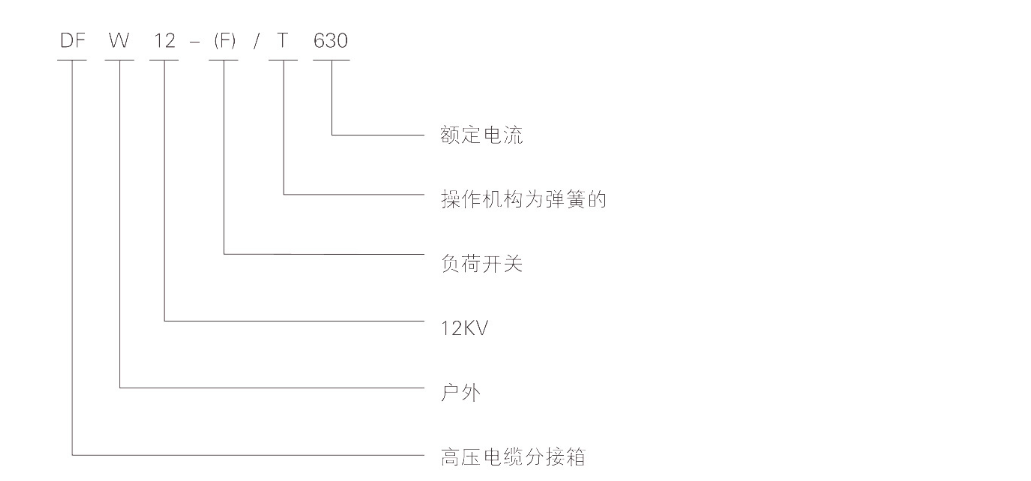

产品型号
使用条件
·环境温度:-35°C~55°C;
·海拔高度≤2000m;
·相对湿度:日平均值不大于95%(25°C);
·周围空气应无明显地受可燃气体、蒸汽的污染，但可以受到烟、尘、腐蚀性气体等的污染，污秽
·等级不得超过GB/T5582中的I级;
·无经常性的剧烈运动。
结构特点
·全绝缘、全密封、免维护，可靠的人身安全保障
·耐腐蚀、抗洪水、地上地下均可安装，适用于各种恶劣环境
·简化城市电缆网络系统，节省投资
·占地少、高度低、外形美观，能与周围环境协调一致
·接线方案灵活多样，安装操作极为方便
·200A电缆头可带负荷插拔，同进具有隔离开关的功能
·可安装短路故障指示器，迅速确定故障位置
主要技术数据
| 产品型号 | ||
| 名称 | 200A回路参数 | 630A回路参数 |
| 额定电压(kV) | 12 | 12 |
| 最大相间电压(kV) | 14.4 | 14.4 |
| 最大相对地电压(kV) | 8.3 | 8.3 |
| 1分钟工频耐压(kV) | 42 | 31.5. |
| 15分钟直流耐压(kV) | 31.5 | |
| 雷电冲击耐压(kV) | 75 | 4 |
| 最小电晕起始电压(kV). | 4 | |
| 额定电流(A) | 200A | 20 |
| 额定短时耐受电流 | 20KA | 80 |
| 局部放电 | 80 | |
| 回路电阻 | 42mQ | IP2X |
| 防护等级 | IP33D | 42 |
订货须知
用户在产品订货时应提供以下资料：
·产品的全型号(包括主要电路方案号和辅助路方案号);
·主电路系统组合顺序图;
·辅助电路电气原理图;
·柜内元器件清单;.
·产品其它特殊要求另提。
