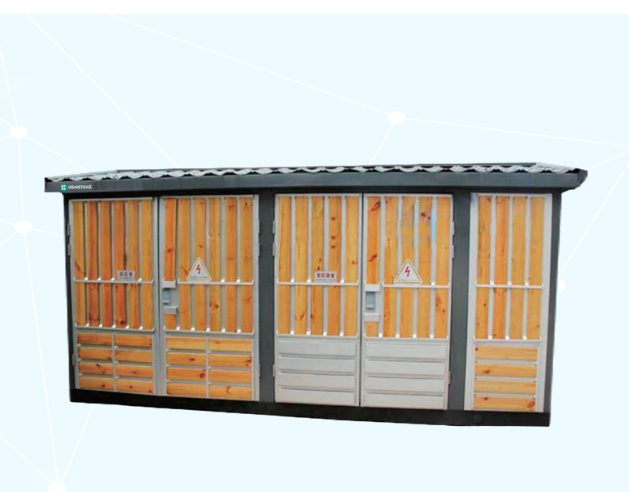

YBW(ZBW1)- 12/0.4型 户外箱式变电站

产品概述

YBW(ZBW1)系列预装式变电站是将高压电器设备，变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。YB口((ZB口)系列预装式变电站具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10-1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。YB口(ZB口)系列预装式变电站符合GB/T17467《高压/低压预装式变电站》国家标准。

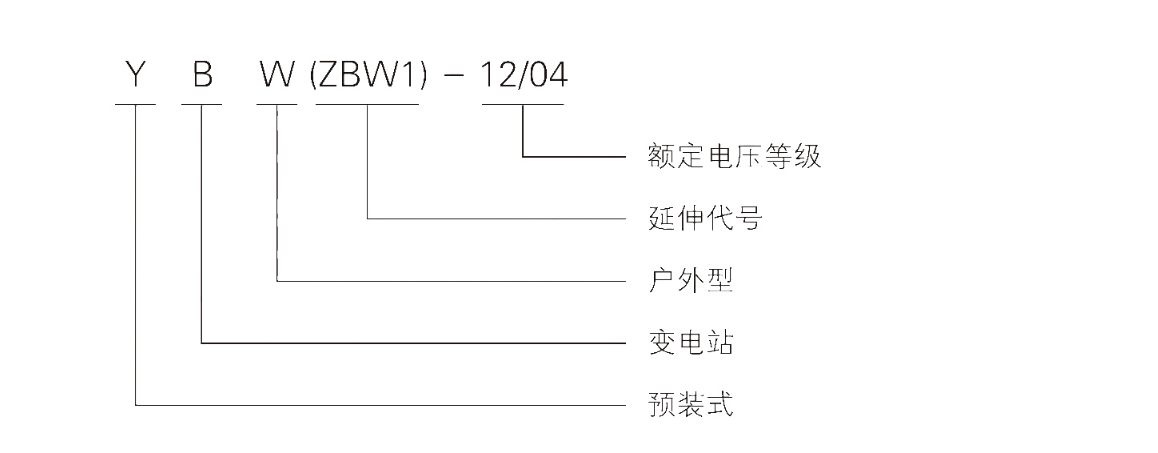

型号及含义

使用条件

· 周围空气温度：上限≤40°C下限≥-10°C
· 阳光辐射：≤1000W/²
· 海拔≤1000m覆冰s20mm
· 风速≤35m/s地震烈度≤8度
· 温度：日平相对湿度均值≤95%
   月平均相对湿度值≤90%;
   日平均相对水蒸气压力≌2.2kPa
   月平均相对水蒸气压力≤1.8kPa.
· 无火灾、爆炸危险，无严重污染、化学腐蚀及剧烈振动场所;
· 注：特殊使用条件，订货时提出与制造厂协商解决。

结构概述

本产品内部采用美式箱变(组合式变电站)设计结构，外部壳体采用欧式箱变设计原理，外部装饰木板结构，迎合都市绿色环保，回归自然的理念。装饰木板是采用优质杉木经真空干燥并添加防腐固定成型工艺，框架采用进口敷铝锌板或经热镀锌防腐处理钢板，模块化组装及焊接相结合而成。箱顶为双层结构，有效地降低了箱体内的温度。整体产品由相对独立的三个部分组成，即高压室、变压器室、低压室。

进出线方式

高压电缆进，低压电缆出;高压电缆进，低压架空出;高压架空进，低压电缆出;高压架空进，低压架空出。

产品配有机械电气连锁

变压器上部装有自动排气装置，以强化空气循环，箱底即能通风又能防止小动物进入，变压器下.装滚轮，便于进出检修。产品底部装有吊钩，可整体吊装和运输。

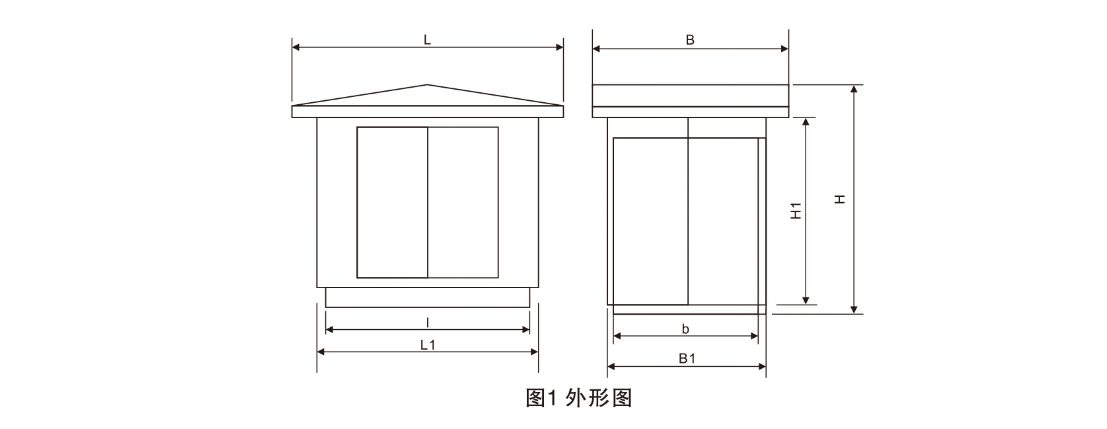

产品外形尺寸

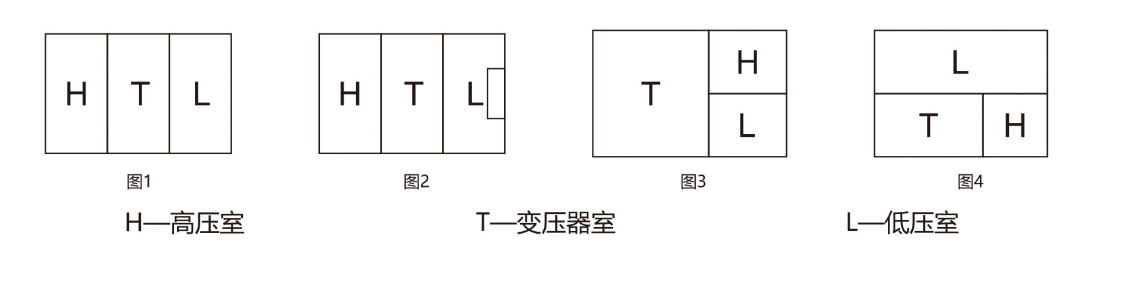

YB系列预装式变电站平面布置形式图

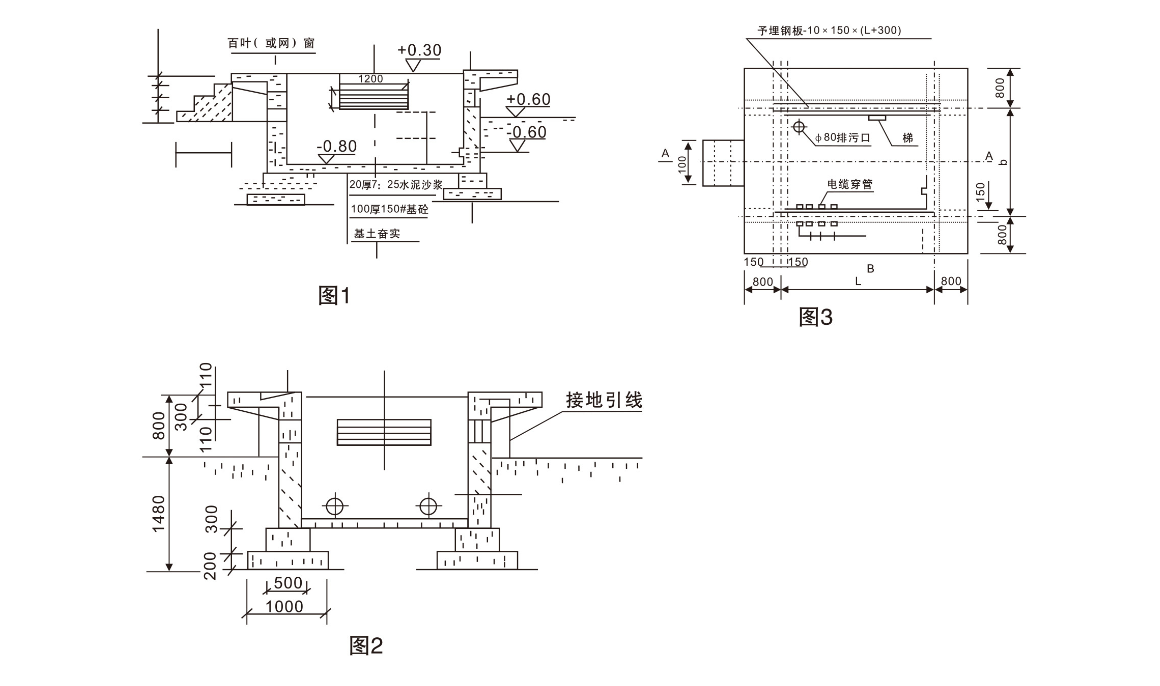

常规箱变基础方案

主要技术参数见表1、表2、表3

订货须知

用户在产品订货时应提供以下资料：

·回路接线方案；

·开关柜排列图及平面布置图；

·开关柜内辅助回路、控制回路原理图(如需要)；

·产品其它特殊要求另提。
