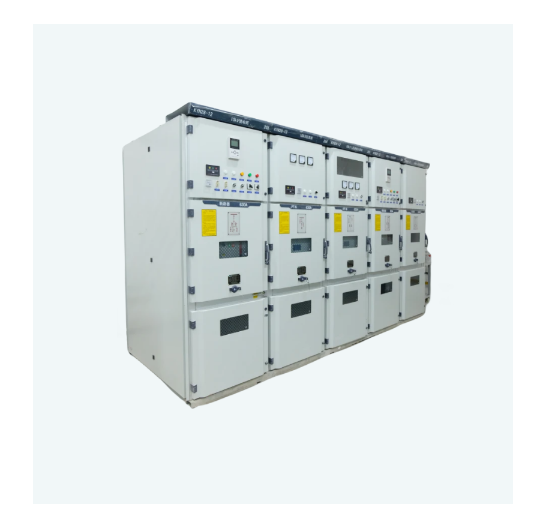

KYN28A-12(F- C)铠装型移开式户内交流 金属封闭开关设备

产品概述

本装置系户内金属铠装抽出式开关设备(以下简称开关设备)，系3-10kV三相交流50Hz单母线分段系统的成套配电装置。主要用于发电厂，中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用，本开关设备满足DL/T404-91,IEC298,Gb3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用VS1真空断路器，又可配用ABB公司的VD4真空断路器。实为一一种性能优越的配电装置。

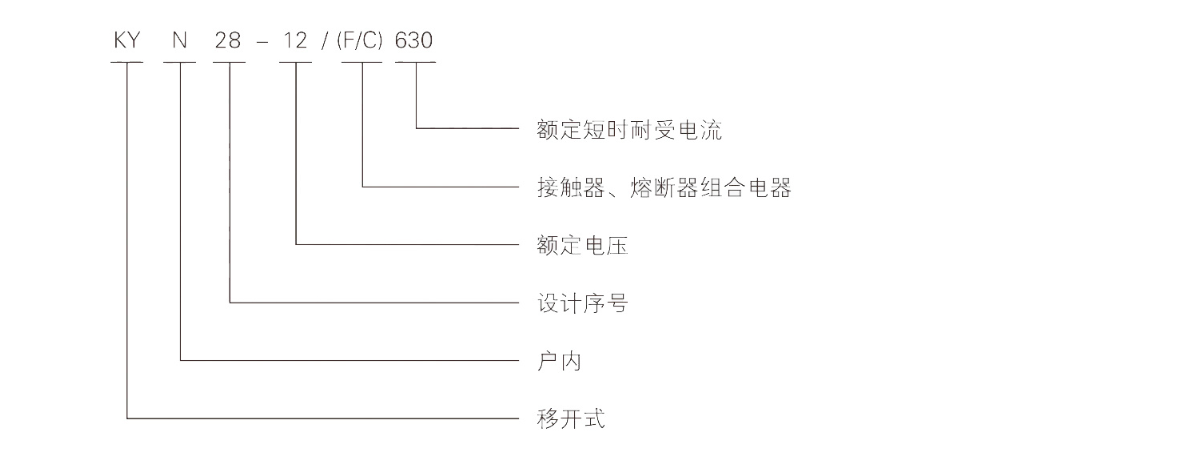

型号及含义

使用条件

正常条件:
· 周围空气温度:上限+40*C,下限-10°C;
· 海拔:设备安装场所的最大海拔高度1000m;
· 环境湿度:
   日平均对湿度不大于95%;.
   月平均对湿度不大于90%;
· 设备应安装在无剧烈震动和冲击的地方,地震烈度不超过8度;
· 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染;
· 特殊工作条件:
· 在超过GB3906规全的正常的环境条件下使用时，由用户和制造厂协商

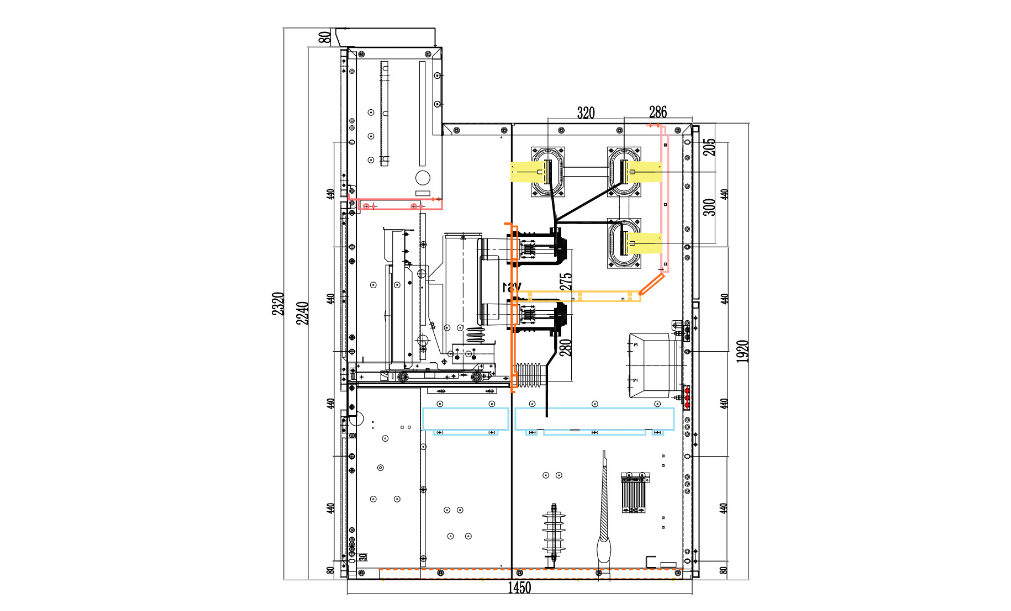

产品外形尺寸

结构简介

开关设备按GB3906-91中的铠装式金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件(即手车)两大部分组成，见图1.柜体分四个单独的隔室，外壳防护等级为IP4X,各小室和断路器门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排.列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高开关设备的安全性、灵活性，减少了占地面积。

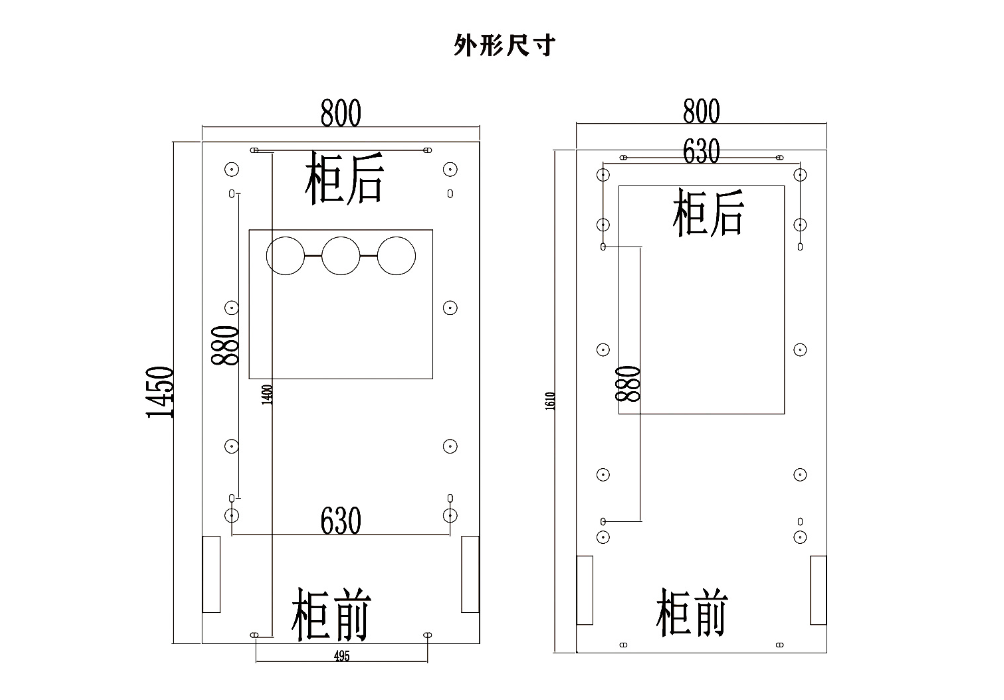

产品尺寸及安装

主要技术数据

手车

手车骨架也采用薄钢板以CNC机床加工后组装而成。手车与柜体绝缘配合机械联锁安全、可靠、灵活。根据用途不同，手车分为断路器手车、电压互感器手车、计量手车、隔离手车。各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。手车在柜体内有断开位置/试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用蜗轮、蜗杆摇动推进，退出，其操作轻便、灵活，适合于各种值班人员操作。手车当需要移开柜体时，用一只专用转运车，便可以方便取出，进行各种检查、维护;而且采用中置式，整个小车体积小，检查、维护都极方便。断路器手车上装有真空断路器及其它辅助设备。当手车用转运车运入柜体断路器室时，便能可靠锁定在断开位置/试验位置;柜体位置显示灯便显示其所在位置。而且只有完全锁定后，才以有摇动推进机构，将手车推向工作位置。手车到工作位置后，推进手柄即摇不动，其对应位置显示其所在位置，手车的机械联锁能可靠保证手车只有在工作位置或试验位置，断路器才能进行合闸;手车只有在分闸状态，断路器才能移动。

订货须知

用户在产品订货时应提供以下资料：

·回路接线方案；

·开关柜排列图及平面布置图；

·开关柜内辅助回路、控制回路原理图(如需要)；

·产品其它特殊要求另提。
