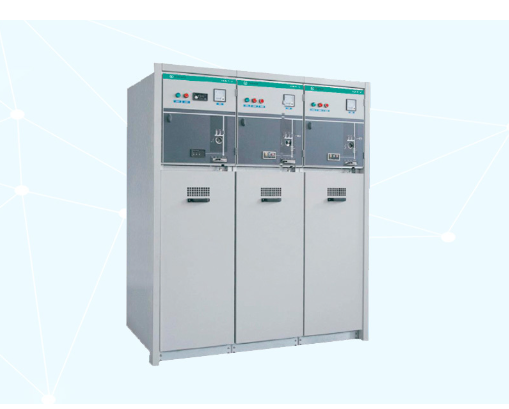

XGN15-12型单元式 六氟化硫环网柜

产品概述

XGN15-12型单元式交流金属封闭六氟化硫环网开关设备(以下称环网柜)是我公司引进先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。经严格的型式试验和长期运行考核，各项技术性能指标全部达到IEC298和GB3906标准。环网柜的主开关、操作机构及元器件采用ABB公司原装件SFL-12/24型或国内生产的FLN36-12D型SF6开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6断路器或VD4-S型真空断路器，其操作方式分为手动、电动两种。柜体采用进口敷铝锌板经数控机床加工后铆接而成，防护等级达到|P3X，并具有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等极其显著的特点。

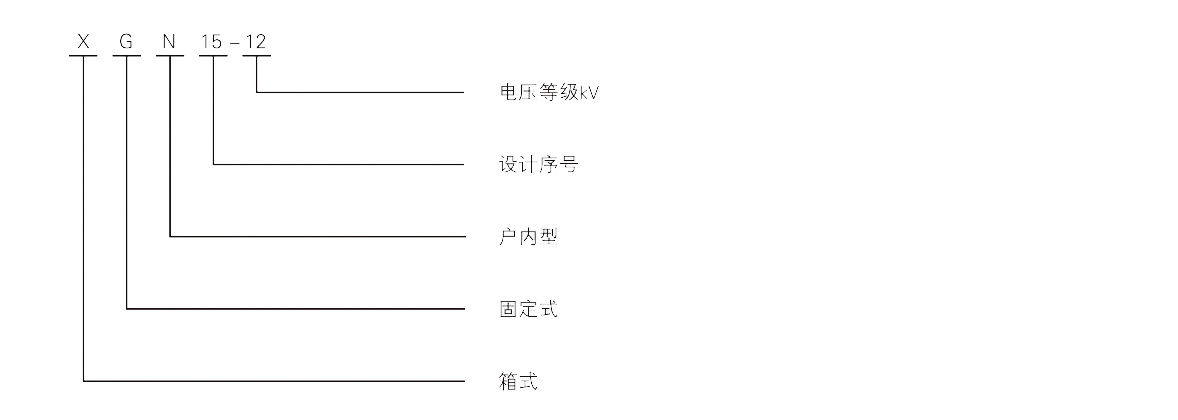

产品型号

使用条件

·海拔不超过1000m；(如海拔高度超过1000m时，按DL/T593-1996《高压开关设备的共用订货技术导则》有关规定执行)；

·周围空气温度:上限+40°C，下限-50°C；

·相对湿度:日平均值不大于95%，月平均值不大于90%；

·周围空气不含腐蚀性气体或可燃性气体、水蒸汽等明显污染；

·无经常性的剧烈振动。

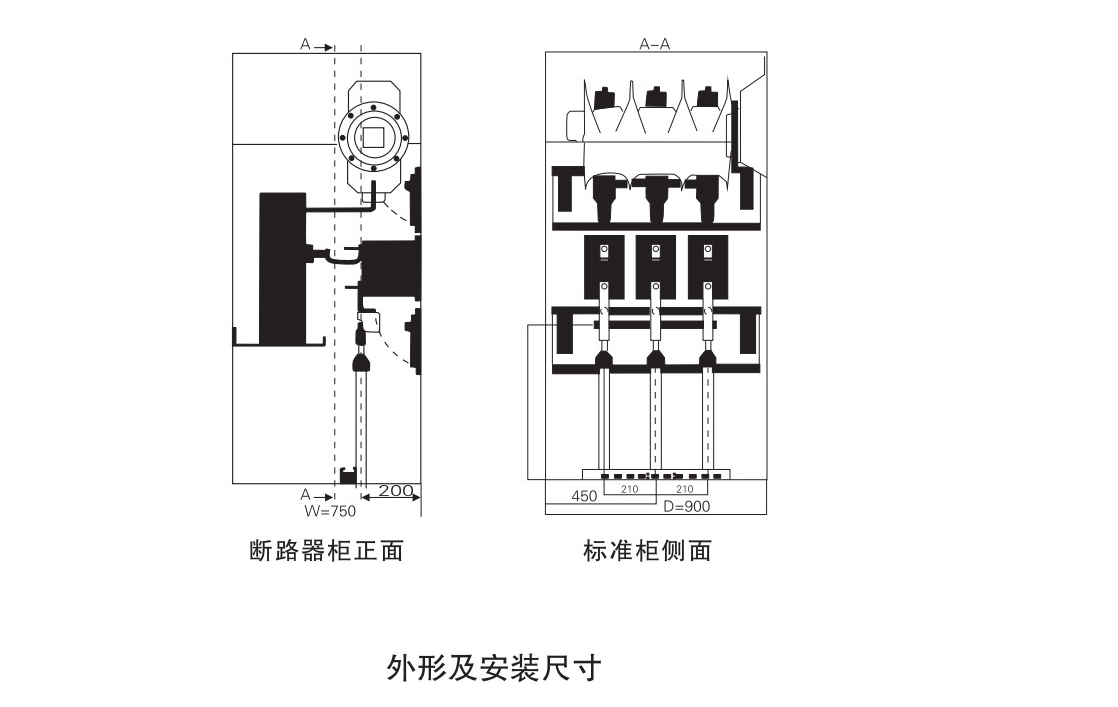

产品外形尺寸

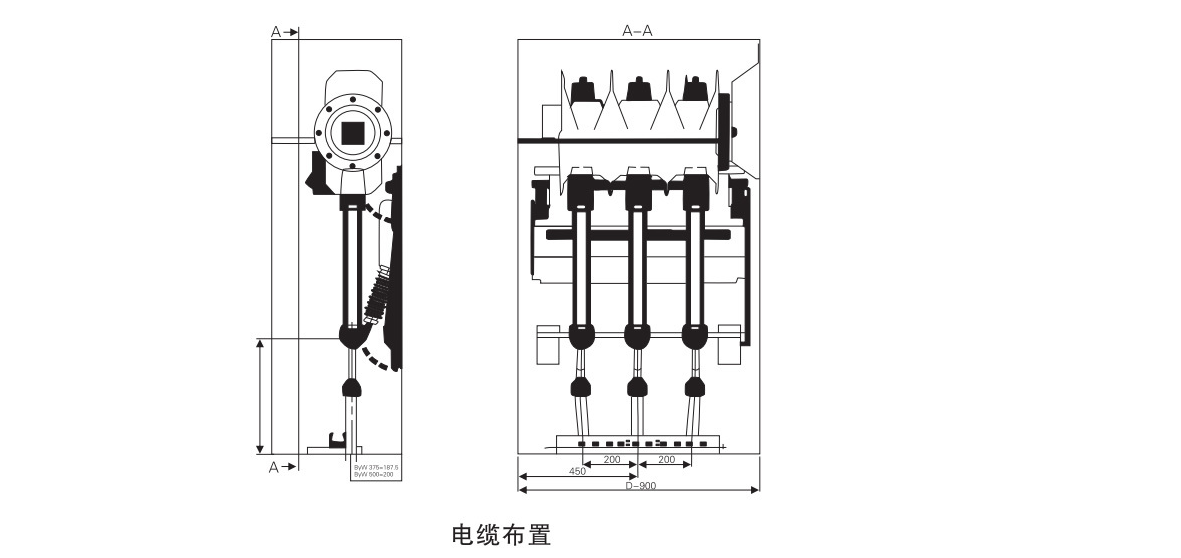

产品尺寸及安装

主要技术数据

订货须知

用户在产品订货时应提供以下资料：

·回路接线方案；

·开关柜排列图及平面布置图；

·开关柜内辅助回路、控制回路原理图(如需要)；

·产品其它特殊要求另提。
