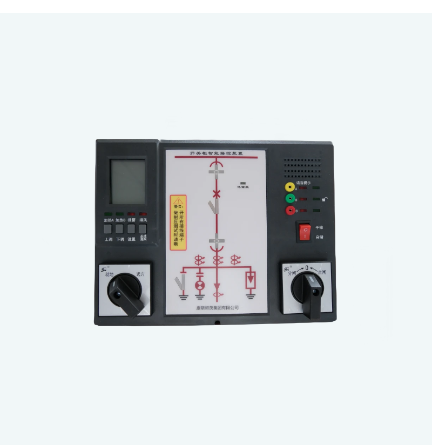

产品图片

智能操控装置

产品概述

智能操控装置具有-次回路模拟图及开关状态指示，高压带电显示，自动温湿度控制，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。

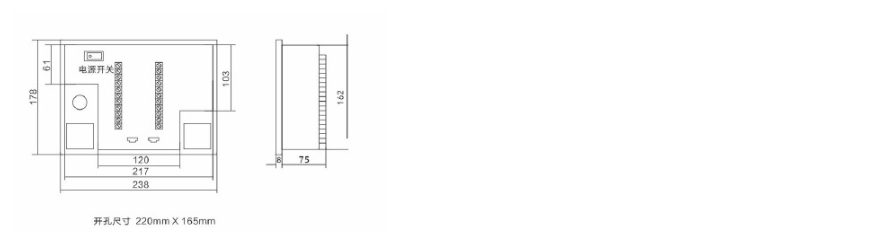

外形及安装尺寸图

外形尺寸

语音提示	●	●	●	●	●	●
带电显示及闭锁	●	●	●	●	●	●
验电		⦿	⦿	●	●	●
温湿度模拟控制	●	●
温湿度数码管显示			●
温湿度液晶屏显示				●	●	●
分/合闸、储能、远方/就地开关操作、柜内照明		●	●	●	●	●
预分、预合闪烁提示	●	●	●	●	●	●
主回路三相电流、电压、有功、无功、功率因数，总有功无功、功率因数、复费率等电力参数计量显示及多功能电表功能						●
母线触头/电缆接头在线测温					●
人体感应探头				●	●	●
RS485通信		⦿	⦿	●	●	●
GPRS				⦿	⦿	⦿

说明： ●表示具备此项功能 ⦿表示功能可选

无线测温传感器及采集器安装说明

KSTC194K-8B液晶智能操控无线测温传感器及接收器安装说明:

应用环境

高压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等设备的温度监测。

温度的发射和采集

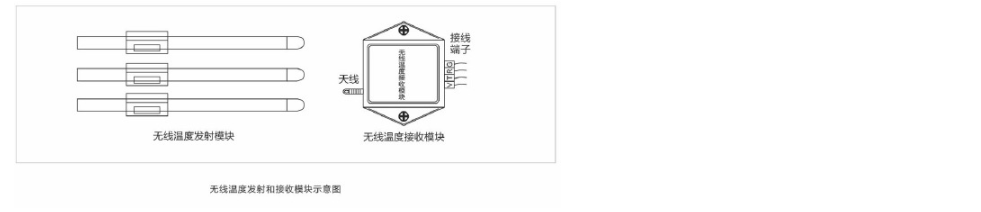

考虑了电器绝缘和带电隔离的问题，我们采用最新研制无线温度发射、接收采集装置。如下图所示。
每组隔离刀闸(A、B、C三相)采用三个温度发射器和一-个接收温度采集器组成。每相的温度由传感器测量后经发射器发射数据，再经接收温度采集器采集,一个接收温度盒可以接收1-12个发射温度数据。
注意:接收器务必同发送模块置于同一空间以防止信号接收不到。

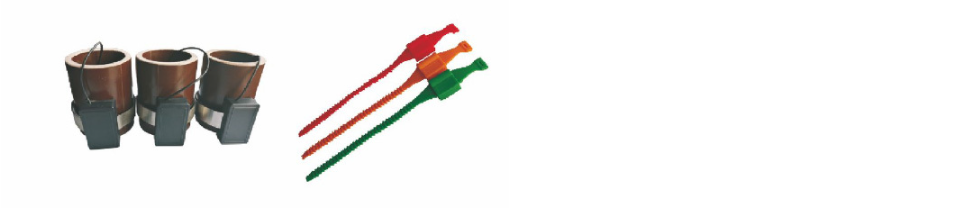

传感器安装方式

无源无线测温传感器

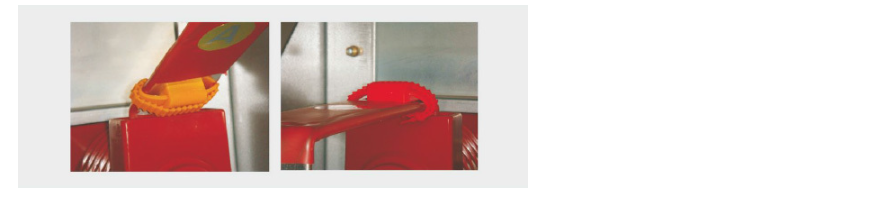

安装在需要监测温度的部位上(如动触头)。A、B、C三相每相安装-一个温度传感器。如下图:

有源无线传感器

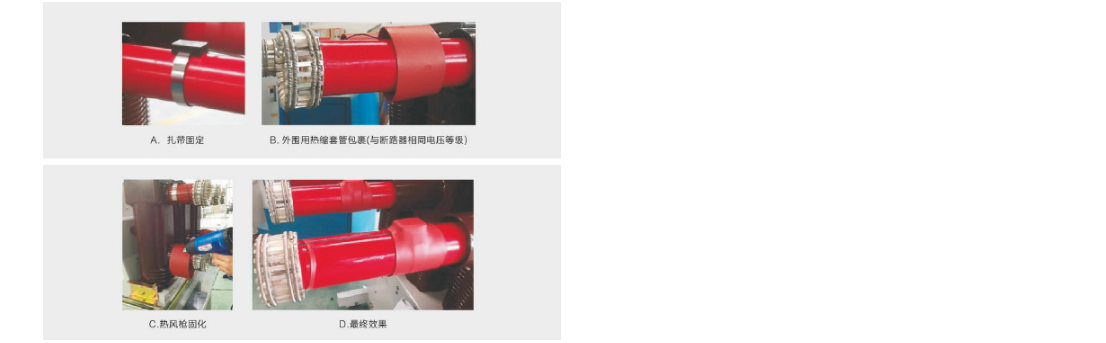

绑扎在需要监测的部位(如母排)，在A、B、C相各安装--只传感器，绑扎牢固即可。如下图:
