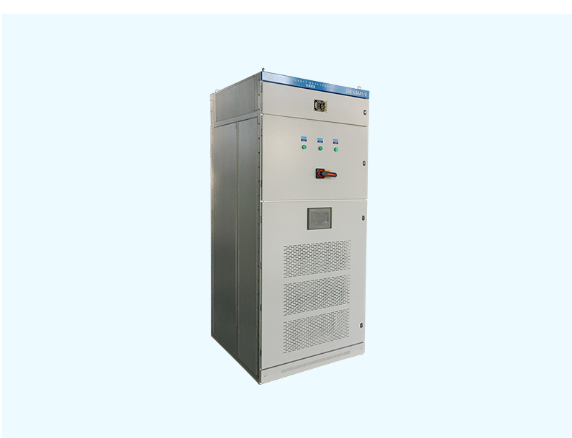

有源电力滤波成套设备

产品概述

有源电力滤波成套设备，采用当今世界上最科学、技术最尖端、最有效的治理谐波的智能控制技术，并联于治理对象总配电柜两侧，对被治理对象的电流质量问题起到很好的清洁治理作用，它以完美智能化的控制、高效率，快速动态响应，稳定可靠的运行状态，将复杂的电能质量问题完美解决，让完美的电能质量展现在您面前。

KSVG-APF能够对大小和频率都变化的谐波以及变化的无功进行动态精确补偿。可以同时滤除多次及高次谐波，滤除率高达95%以上，且不会引起谐振。

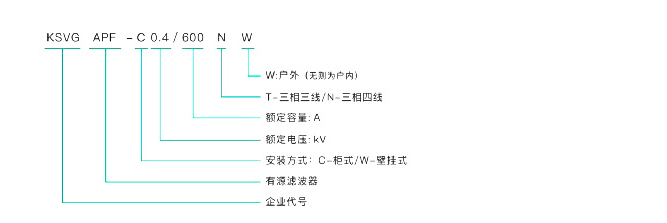

产品型号

产品特点

KSVG-APF采用全控电力电子元件，以较高的开关频率(IGBT)产生高次电流抵消谐波电流。
有源滤波器具有以下优点:
●采用谐波电流的预测控制方法，响应速度快(5ms)、滤波能力强、运行损耗小。可完全满足不同的工况需求;
●能同时动态实时滤除全部谐波或多种选定的谐波;采用矢量筛选技术，可对2到50次谐波进行有选择的补偿;
●在滤除谐波的同时动态补偿基波无功，提高功率因数，避免无功反送情况出现;
●安全性好，不存在谐振或电压放大(设计有接入电抗器)，有源滤波智能装置可自动限制输出电流，装置永不过载，保证装置安全可靠工作;
●可对不平衡进行补偿，避免负序电流对电网及电气设备影响;
●智能启动系统，一键并网;
●电气部分采用H桥连接:有源电力滤波器把系统线电压分解成相电压处理，大幅提高了设备的可靠性。输出电流波形平滑，装置损耗低，自适应控制算法，能适应任何系统阻抗的变化;
●独特的3H桥式结构:每一相分别独立控制，提高了整个系统的可控性，例如当其中一相谐波电流过高，进行补偿时，不会影响其他两相的补偿效果。同时3H桥式散热效果好，它采用A、B、C三相分别散热，每相电抗器与IGBT分别配有专门的散热器件。

主要技术参数

●额定电压:0.4kV/1kV
●额定输出容量:0~900A
●无功调节范围:+600kvar
●响应时间:<5ms
●输出电压三相不对称度:<3%
●运行效率:≥97.5%
●模块容量:0~100kvar
●功率因数:-0.7~0.7
●海拔高度:<2000m
●工作温度:-25C~+50C
●防护等级:IP44/IP20
●执行标准:DL/T1216-2013

常规柜体尺寸

选型速查
