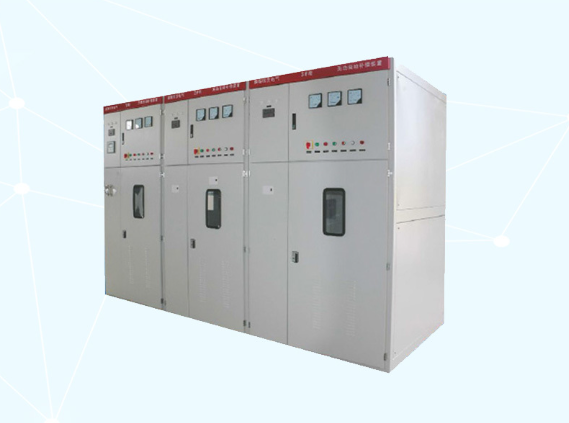

高压并联电容器成套装置
产品概述

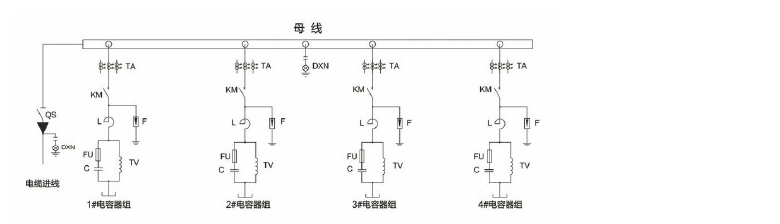

KGC高压并联电容器成套装置是目前应用最广泛的无功功率补偿/滤波装置。一般由并联电容器组、串联电抗器、真空接触器、隔离开关、控制器、避雷器、放电线圈、保护测量等设备组成，如图所示。设备主要应用于6kV、10kV、35kV、110kV等电压等级的三相交流电力系统。
其中电容器组主要提供足够的无功功率;串联电抗器组主要限制电容器投切过程的涌流，同时吸收系统的某次谐波电流;真空接触器实现电容器组的投切;隔离开关作为检修电气断开点;控制器根据设定的控制目标(电压、功率因数、无功功率)实现对接触器的控制;避雷器保护电容器装置免受操作过电压的威胁;放电线圈主要实现在电容器退出运行后较短时间内完成电容器组两端电荷的释放，避免再次投运电容器过程中产生危险的过电压;电容器常用的保护一般设置过流、过压、欠压、不平衡等。

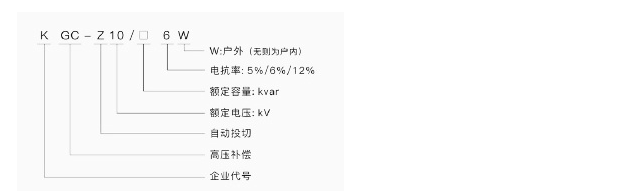

产品型号
康斯坦茨“KGC”系列高压并联电容器装置
四种功能模式:自动补偿、自动滤波补偿、手动补偿、手动滤波补偿
四种布置方案:户内柜式、户内框架式、户外箱变式、户外框架式
主要技术参数
●额定电压:3kV/6kV/10kV/35kV/66kV
●设备容量:100kvar~10000kvar
●网络拓扑:三相三线Y型
●中性点接地方式:不接地
●工作模式:电压、无功、功率因数
●电抗器:铁芯电抗器/空心电抗器
●补偿方式:分组投切/固定补偿
●投切开关:真空接触器/真空断路器
●防护等级:IP30/IP44
●符合标准:GB50227-2008
常规柜体尺寸
| 柜型 | 宽(W)/mm | 深(D)/mm | 高(H)/mm |
| 进线柜(Feedercabinets) | 700/800 | 1500/1600 | 2400/2600 |
| 龟抗柜(Reactorcabinet) | 1000/1200 | 1500/1600 | 2400/2600 |
| 电容柜(Capacitorcabinet) | 1000/1200/1400 | 1500/1600 | 2400/2600 |
产品尺寸
| 高压并联电容器补偿装置选型表 | ||
| 系统电压 | 规格型号 | 额定容量 |
| 6kV | KGC-Z6/100-5 | 100 |
| KGC-Z6/1000-5 | 1000 | |
| KGC-Z6/6000-5 | 6000 | |
| KGC-Z6/10000-5 | 10000 | |
| 10kV | KGC-Z10/100-5 | 100 |
| KGC-Z10/1000-5 | 1000 | |
| KGC-Z10/6000-5 | 6000 | |
| KGC-Z10/10000-5 | 10000 | |
| 35kV | KGC-Z35/1000-5 | 1000 |
| KGC-Z35/2000-5 | 2000 | |
| KGC-Z35/8000-5 | 8000 | |
| KGC-Z35/20000-5 | 20000 | |
| KGC-66/1000-5 | 1000 | |
| 66kV | KGC-66/4800-5 | 4800 |
| KGC-66/8000-5 | 8000 | |
| KGC-66/20003-5 | 20000 | |
