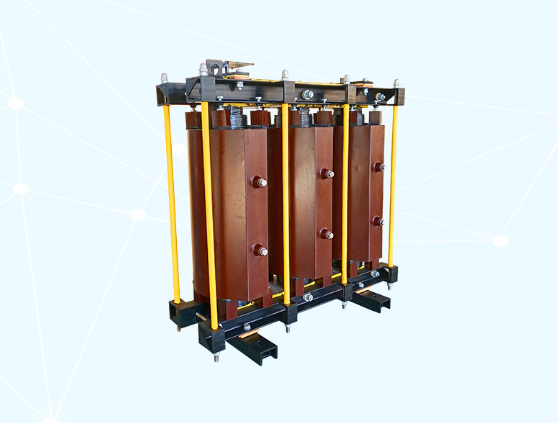

高压串联电抗器

产品概述

防爆型高压串联电抗器主要用于6kV~35kV电力系统与高压电容器组相串联，能够有效的抑制和吸收高次谐波，限制合闸涌流及操作过电压，保护电容器组，改善系统的电压波形，提高电网功率因数。

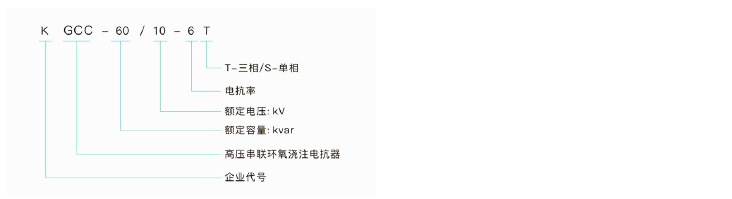

产品型号

主要技术参数

●可用于系统电压为:6kV、10kV、35kV。
●电抗率为:1%、4.5%、5%、6%、7%、12%、14%
●绝缘等级:F级，电抗器噪声:≤45dB
●过载能力:≤1.35倍下连续运行
●电抗器相与相之间不平横度不大于+3%，电感量误差控制在+3%以内。
●该电抗器分为三相和单相两种，均为环氧浇注式。
●铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。
●线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲击而不裂开。
●环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
●线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。

使用条件

●海拔高度不超过2000米(2000米以上按标准修正)
●环境温度:-40~+50C
●安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃
●连续运行电压1.0Un,长期过电压最高值不超过1.1Un
●稳态过电流(包括谐波电流)不超过1.45In

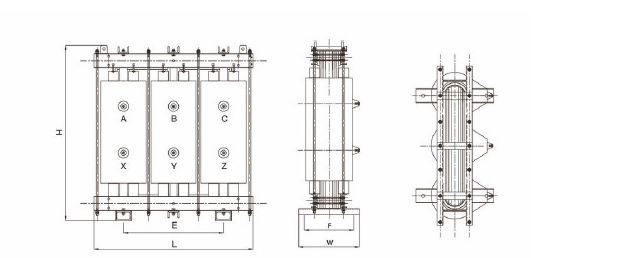

产品尺寸
