KBAM防爆型高电压并联电容器

联系人：虞翠香

联系电话：0571-5823****

企业：康斯坦茨电气有限公司

企业地址浙江省-杭州市

详细地址浙江省杭州市西湖区三墩镇丰盛九玺天城5号楼2层

厂家信息
产品信息
规格参数
技术文档

康斯坦茨集团有限公司是集智能制造及技术研发高低压输配电设备、电能质量、电气自动化、技术咨询、科研、生产、销售、营运管理于一体的行业领先企业。旗下有品牌KONSTANZ，公司总部营运中心位于风景秀丽的中国·杭州。公司依托进口技术、原材料，以“KONSTANZ”为品牌，倾心服务于国家电网，冶金制造，石油化工、轨道交通，港口、机场，新能源，医药，轻化工、商业中心和大数据中心等领域。公司先后获得国家高新技术企业、ISO9001质量管理体系认证、ISO14001环境管理体系、3C强制认证、CQC认证、职业安全健康管理、质量管理体系认证，以及软件著作权，实用发明专利等数十项资质证书，并与西门子、ABB、施耐德等企业建立了紧密的战略合作伙伴关系。公司采用了先进的生产设备和精密的检测试验仪器，同时在国内与专业院校进行技术合作，引入高科技工艺流程和高技术人才，公司拥有现代化的计算机辅助设计和数据运算仿真系统，有力保证了产品在行业领域的领先地位。

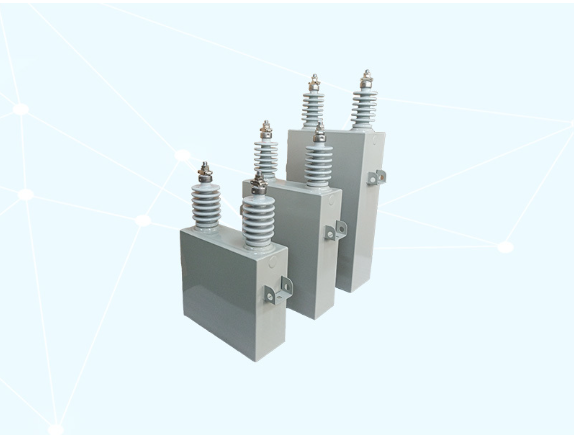

产品图片

高压电力电容器

产品概述

KBAM防爆型高电压并联电容器主要应用于50HZ或60HZ交流电力系统以改善功率因数，产品性能符合国内标准GB3983.2《高电压并联电容器》和国际标准IE60671-1。AC电容器单元容量最大可达600kvar (50Hz)，其特点是损耗极其微小，可靠性高。电容器单元由绝缘介质层聚丙烯薄膜和铝箔电极卷制构成，可采用不同的熔丝技术，包括内熔(CHDB)结构，外熔丝(CHDE)结构或无熔丝(CHDF)结构。

产品型号

主要技术参数

●电压等级: 1~24kV
●容量等级: 100~ 500kvar
●电容偏差: -3%~+5%
●介质损耗正切值:≤0.02% ,
●保护方式:内熔丝或无熔丝

产品特点

●主要原材料:选用高品质的双面粗化聚丙烯薄膜、铝箔和苄基甲苯(或PEPE)，提高了产品电气性能。
●内熔丝:特有技术制作的内熔丝和元件隔离式结构，彻底杜绝内熔丝拒动、误动和群爆现象，使电容器更安全可靠。
●放电电阻:每个串联段均并有放电电阻，高质量高压玻璃釉膜电阻可使电容器在断开电源后剩余电压在10min内自「2Un峰值电压降至50V以下确保安全。
●先进的芯子总成装配流水线:从元件绕制、耐压挑选、内熔丝装配、心子压装、心子包绕和心子装箱等过程均在机械化装配流水线上完成，保证了心子的装配质量。
●数控自动钨极脉冲氩弧焊(TIG焊接):电容器外壳接缝、箱壁与箱盖接缝、吊攀与外壳焊接，使焊:
缝平整、光滑、美观，牢固无渗漏。
●采用特有的加压注油浸渍方式，使电容器的局部放电性能大幅提高。

使用条件

●海拔高度不超过2000米(2000米以上按标准修正)
●环境温度: -40~ +50°C
●安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃
●连续运行电压1.0Un,长期过电压最高值不超过1.1Un
●稳态过电流(包括谐波电流)不超过1.3in

产品尺寸

型号	额定容量/kvar	重量/kg	W/mm	H/mm	B/mm
KBAM6.6/√3-100-1W	100	25	138	280	100
KBAM6.6/√3-200-1W	200	36	138	460	100
KBAM6.6/√3-334-1W	334	52	178	580	250
KBAM6.6/√3-400-1W	400	60	178	650	250
KBAM6.6/√3-500-1W	500	69	178	780	400
KBAM11/√3-200-1V/	200	35	138	450	100
KBAM11/√3-300-1V/	300	46	138	62。	250
KBAM11/√3-334-1V/	334	50	178	540	250
KBAM11/√3-400-1V/	400	57	178	820	250
KBAM11/√3-500-1W	500	67	138	750	400
KBAM6-200-1W	200	36	138	470	100
KBAM6-300-1W	300	47	138	650	250
KBAM6-334-1W	334	51	178	560	2&0
KBAM6-400-1W	400	58	178	640	250
KBAM6-5W-1W	500	70	178	790	400
