低压无功补偿控制器

产品概述

KZD-111智能无功补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型无功控制器，适用于交流0.4KV~1.0KV、50Hz低压配电系统的监测及无功补偿控制。

KZD-111智能无功补偿控制器以高速数字信号处理器为核心，采用交流取样，人机界面为128X64点阵大屏幕液晶显示器，其具有配电监测、无功补偿、谐波分析，自适应频率算法，输入信号可在45Hz~55Hz之间变化。

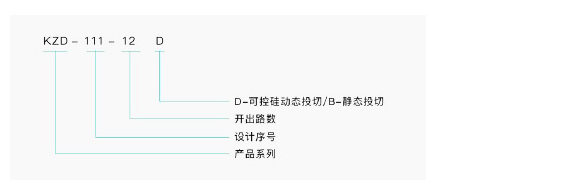

产品型号

主要技术参数

●开入电压信号:AC380V+20%,
●开入电流信号:0~5A;1A、50Hz士5%
●额定频率:50Hz+5
●额定绝缘电压:690V
●使用寿命大于100万次
●工作电压:AC220V+20%
●输出容量:5A/AC220V;40mA/DC12V
●控制路数:12路/18路/24路
●目标cos中:0.85~1，步长0.01

产品特点

●具备过压、欠压、缺相、零序电流越限、谐波电流越限及系统震荡判断显示并快速切除电容组的功能;
●控制参数设置灵活，使用方便，掉电不丢失;
●依据功率因数和无功功率进行判断，切除或投入电容，最大可控制32路;
●灵活的补偿方式，可实施全共补，全分补或分补共补混合应用;
●控制电容采取先投先切，循环和编码投切相结合，尽可能延长电容的使用寿命;
●可设置编码投切方式和手动运行方式;
●能够实时显示系统参数及谐波状况。

使用条件

●空气温度:空气温度不高于+65C,不低于-25C。
●大气条件:空气湿度在20°C时不超过90%，在温度较低时，允许有较高的相对湿度。
●海拔高度:不超过3000米。
●环境条件:周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安装地点无剧烈震动。

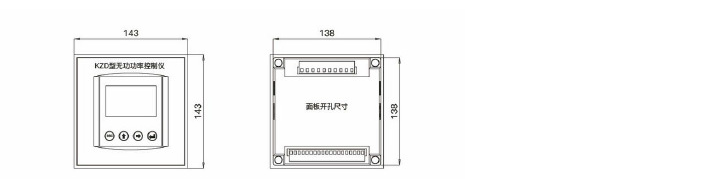

产品尺寸
