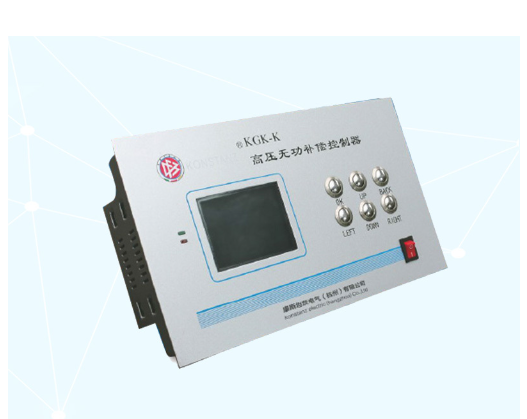

高压无功补偿控制器

产品概述

KGK型高压无功补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型无功控制器，适用于交流3KV~35KV、50Hz高压配电系统的监测及无功补偿控制。

KGK型高压无功补偿控制器以高性能工业MCU为核心，符合国内JB/T9663-2013标准而设计的高压无功补偿控制器,采用128x64点阵式液晶中英显示，采用高速AD转换技术，只需一个周期即可得到电网的所有数据，实时显示电压、电流、有功功率、无功功率、功率因数、电压谐波，电流谐波等电网数据。控制器内置傅里叶变换算法，在含谐波的场合也可准确地计算出电网数据。控制器采用我公司独创的第三代投切算法，具有控制合理，补偿精确的特点。

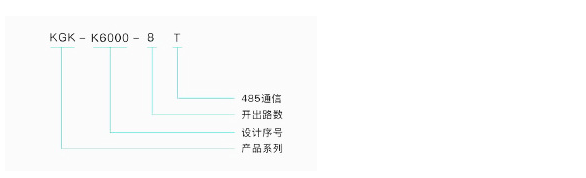

产品型号

主要技术参数

●开入电压信号:AC0~100V+20%
●开入电流信号:0~5A;1A、50Hz土5%
●额定频率50Hz+5
●额定绝缘电压:690V
●使用寿命大于100万次
●工作电压:AC220V+20%
●输出容量:5A/AC220V;40mA/DC12V
●控制路数:8路
●目标cosΦ:0.85~1，步长0.01

产品特点

●具备过压、欠压、缺相、零序电流越限、谐波电流越限及系统震荡判断显示并快速切除电容组的功能;
●控制参数设置灵活，使用方便，掉电不丢失;
●依据功率因数和无功功率进行判断，切除或投入电容，最大可控制8路;
●可设置编码投切方式和手动运行方式;
●能够实时显示系统参数及谐波状况。

使用条件

●空气温度:空气温度不高于+65C,不低于-25C;
●大气条件:空气湿度在20°C时不超过90%，在温度较低时，允许有较高的相对湿度;
●海拔高度:不超过3000米;
●环境条件:周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安装地点无剧烈震动。

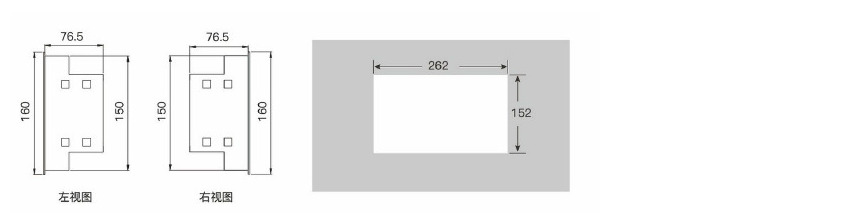

产品尺寸
