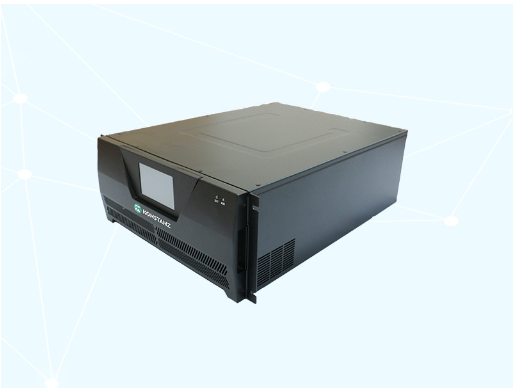

产品图片
SVG功率模块

产品概述
SVG模块是基于电压源换流器(VSC)技术的。VSC包括作为全控功率半导体器件的绝缘栅双击晶体管(IGBT)VSC将从交流输入整流后的直流电压产生单相或三相交流电压。
VSC产生的交流电压将通过--个脉冲宽度调制(PWM)反应器被耦合至电源电压。通过改变VSC交流端子电压的幅度,可以在VSC和交流电源之间发生无功功率的转换。如果VSC的电压幅度大于交流电源电压,从供电电压流向VSC和SVG模块的的容性电流将产生容性无功功率。

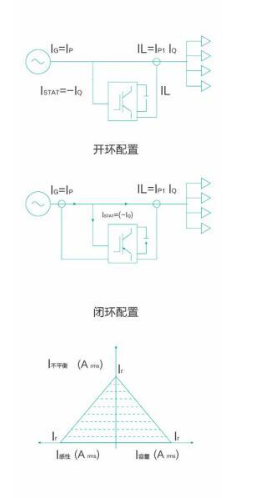

操作模式
| 动态,电网CT模式 在这种模式下,KS-SVG将测量电源侧的无功电流/不平衡电流,并且将其调整至零。这是通过闭环方式执行的。这是使用最广泛、精确并且建议的方法。通过该模式,可以将KS-SVG的能力发挥到极致。 | ![]() |
| 动态模式 在动态模式下,KS-SVG将根据CT的反馈提供一个动态电流,可以从位于电源侧的CT上获得反馈。建议的方法。通过该模式,可以将KS-SVG的能力发挥到极致。 | |
| 固定补偿模式 在这种模式下,KS-SVG作为一个固定的滞后的或者超前的电流源,将提供可设置的滞后或者超前的无功电流给系统。 当多台KS-SVG被并联应用时,所有的KS--SVG将共用一个CT来调节功率因数。 |

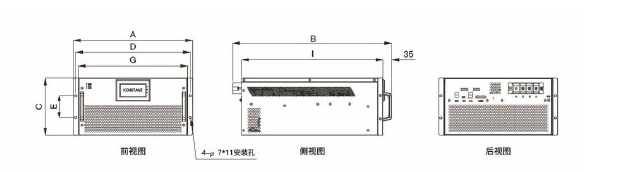

产品尺寸

| 低压SVG模块尺寸 | ||||
| 型号 | KSSVG-35 | KSSVG-50 | KSSVG-75 | KSSVG-100 |
| 容量(C)/kvar | 35 | 50 | 75 | 100 |
| A/mm | 359 | 399 | 484 | 554 |
| B/mm | 557 | 611 | 646 | 656 |
| C/mm | 200 | 200 | 232 | 250 |
| D/mm | 341 | 381 | 466 | 536 |
| E/mm | 89 | 89 | 89 | 89 |
| F/mm | 521 | 576 | 611 | 621 |
| G/mm | 319 | 369 | 444 | 514 |
| H/mm | 55.5 | 55.5 | 71.5 | 80.5 |
| l/mm | 500 | 555 | 575 | 585 |
主要技术参数
| 输入电压 | 380V/400V(-40%,+20%) |
| 相数 | 三相三线/三相四线 |
| 网络拓扑 | 三电平 |
| 模块容量 | 35~100kvar (根据机型) |
| 响应时间 | <10ms |
| 功率因数 | -1~5 |
| 关机运行 | 暖大8个模块并机运行 |
| 效率 | 大于97.5% |
| 采样电流变化 | 150/5-7000/5 |
| 通信 | RS232/RS485/WIFI/GPRS |
| 海版 | 1000米以下;大于1000米时按标准,毎升高100米降额1% |
| 工作温度 | -25℃+50℃ |
| 净重 | 20-50kg (根据机型) |
| 冷却方式 | 智能风冷 |
