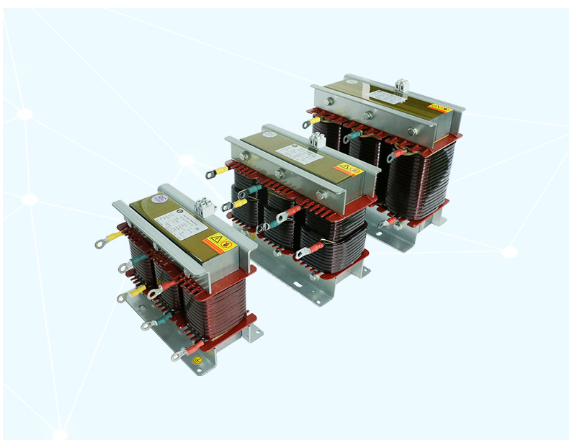

低压调谐电抗器

产品概述

KD-LK低压调谐电抗器串联在补偿电容器回路中，用以抑制和吸收谐波、保护电容器，避免谐波电压电流及冲击电压电流对电容器的影响，改善电能质量提高系统功率因数，延长电容器使用寿命。

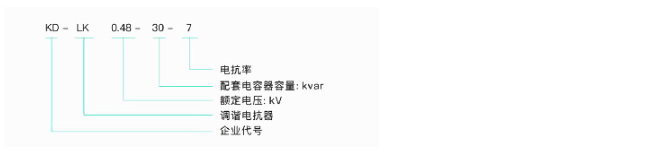

产品型号

主要技术参数

●可用于400V、690V系统;
●电抗率的种类:1%、7%、14%;
●额定绝缘水平3kV/min;
●电抗器各部位的温升限值:铁芯不超过85K，电圈温升不超过95K;
●电抗器噪声不大于45dB;
●电抗器能在工频加谐波电流不大于1.45倍额定电流下长期运行;
●电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95;
●三相电抗器的任意两相电抗值之差不大于+3%;
●耐温等级H级(180C)以上。

产品特点

●KD-LK低压电抗器分为三相和单相两种，均为铁芯干式。
●铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
●线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
●电抗器的线圈和铁芯组装成一体后经过预烘-→真空浸漆-→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
●电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数、较低的温升以及更好的滤波效果。
●外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。

使用条件

●海拔高度不超过2000米(2000米以上按标准修正)
●环境温度:-40~+50°C
●安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃
●连续运行电压1.0Un，长期过电压最高值不超过1.1Un
●稳态过电流(包括谐波电流)不超过1.45In
