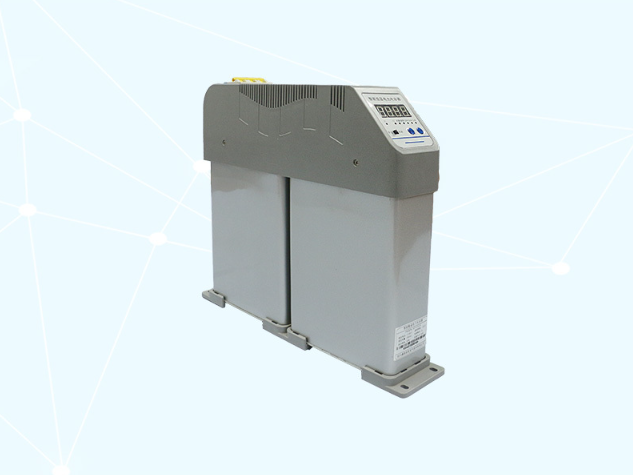

低压智能电容器

产品概述

KD-Z系列智能式低压电力电容器是0.4KV低压电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元、同步开关电路、线路保护单元、低压电力电容器构成。替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置.改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

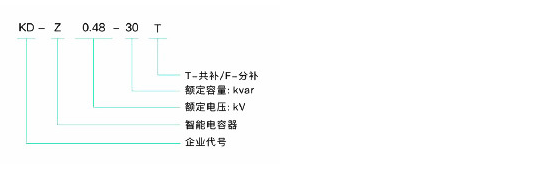

产品型号

主要技术参数

●额定电压等级(kV)：0.23、0.25、0.4、0.45、0.48、0.525;
●额定容量(KVAR)：5~40;
●损耗角正切(tanδ)：≤0.1%(Un50Hz20°C);
●极间耐压：2.15Un5s，无永久性击穿或闪络;
●极壳耐压：2Un+2kV(低于3kV按3kV)10s，无击穿或闪络;
●最高允许电压：1.IUn时，每24h不超过8h;1.15Un时，每24h不超过0.5h;1.2Un时，不超过300s;1.3Un时，不超过60s;
●最大允许电流：电容器可以在1.3In下长期运行;考虑到过电压、电容正偏差和谐波的影响，过渡电流不超过1.35In;
●放电器件：电容器在切断电源180s后，电压降至50V以下;
●采用同步开关，过零投切，无涌流;可自主控制。

使用条件

●海拔高度不超过2000米(2000米以上按标准修正)
●环境温度:-40~+50C
●安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃
●连续运行电压1.0Un，长期过电压最高值不超过1.1Un
●稳态过电流(包括谐波电流)不超过1.35In
