低压干式并联电容器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

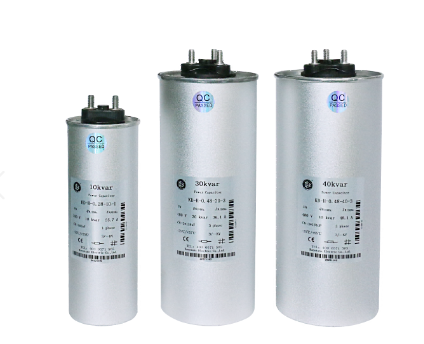

产品图片
低压电力电容器
产品概述
低压干式并联电容器用于频率50Hz或者60Hz低压电力系统设备的功率因数校正，能够减少无功损耗、改善电压质量的节能产品。
KD-H干式环保电容器采用德国先进技术，在达到百级净化等级的环境中制造，在10--3Bar真空条件下对元件进行加热，同时进行灌注保护气体。用这种方法可以使空气和湿气从电容器内部排出，从而避免了电极的氧化和局部的放电。经过这一复杂的过程并进行严格的出厂检验及质量考评，确保电容器具有极好的稳定性和长使用寿命。根据场合不同分为单相和三相。

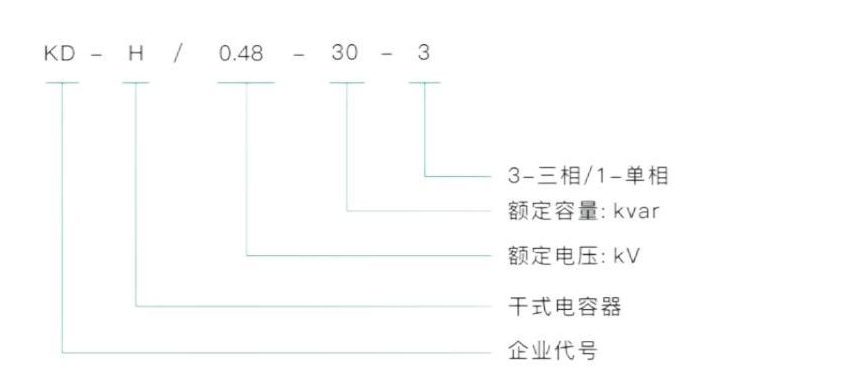

产品型号
主要技术参数
●额定电压等级(kV):0.28、0.4、0.45、0.48、0.525;
●额定容量(kvar):5~40;.
●损耗角正切(tanδ):≤0.1%(Un50Hz20°C);
●极间耐压:2.15Un5s，无永久性击穿或闪络;
●极壳耐压:2Un+2kV(低于3kV按3kV)10s，无击穿或闪络;
●最高允许电压:1.IUn时，每24h不超过8h;1.15Un时，每24h不超过0.5h;1.2Un时，不超过300s;1.3Un时，不超60s;
●最大允许电流:电容器可以在1.3In下长期运行;考虑到过电压、电容正偏差和谐波的影响，过渡电流不超1.43In;
●放电器件:电容器在切断电源180s后，电压降至50V以下。
使用条件
●海拔高度不超过2000米(2000米以上按标准修正)
●环境温度:-40~+50C
●安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃
●连续运行电压1.0Un，长期过电压最高值不超过1.1Un
●稳态过电流(包括谐波电流)不超过1.35In
产品尺寸
| 型号 | 额定容量/kvar | WxH/mm | 安装螺丝 |
| KD-H/0.48-5-3 | 5 | Φ76x245 | M12 |
| KD-H/0.48-10-3 | 10 | Φ76x245 | |
| KD-H/0.48-15-3 | 15 | Φ96x245 | M16 |
| KD-H/0.48-20-3 | 20 | Φ106x245 | |
| KD-H/0.48-25-3 | 25 | Φ116x290 | |
| KD-H/0.48-30-3 | 30 | Φ116x290 | |
| KD-H/0.48-40-3 | 40 | Φ136x290 | |
| KD-H/0.525-5-3 | 5 | Φ76x245 | M12 |
| KD-H/0.525-10-3 | 10 | Φ76x245 | |
| KD-H/0.525-15-3 | 15 | Φ96x245 | M16 |
| KD-H/0.525-20-3 | 20 | Φ106x245 | |
| KD-H/0.525-25-3 | 25 | Φ116x245 | |
| KD-H/0.525-30-3 | 30 | Φ116x290 | |
| KD-H/0.525-40-3 | 40 | Φ136x290 | |
| KD-H/0.28-5-1 | 5 | Φ76x245 | M16 |
| KD-H/0.28-10-1 | 10 | Φ96x245 | |
| KD-H/0.28-12.5-1 | 12.5 | Φ116x245 | |
| KD-H/0.28-15-1 | 15 | Φ116x245 |
