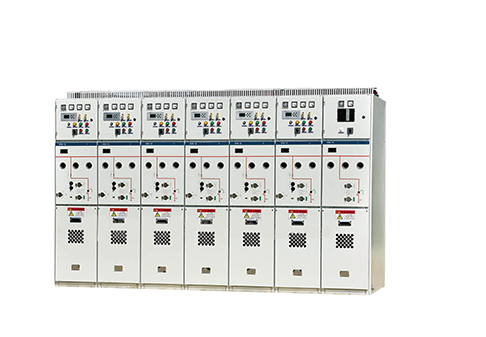

MYXGN口-12固体绝缘环网柜

MYXGN口-12固体绝缘环网柜开关设备是本公司自行研发的新一代环保型固体绝缘环网柜。主要由三种功能单元组成，即V单元(断路器单元)，C单元(负荷开关)，下单元(组合电器单元)，每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护(控制器)，机构为专用弹操机构，一次部分采用 APG 自动凝胶工艺，将隔离开关和灭弧室完全封在环氧树脂中，并有专用接头和母线。灭弧室的设计开关选用灭弧室采用专用的铜铝触头材料，R型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力、稳定性、电寿命、温升以及绝缘水平都较之前的灭弧室（铜铝触头材料，杯状纵磁场触头结构，以及不完全一次封排工艺)有了明显提高。操动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互锁，而且机构零件少，减少了不必要的传动环节，可靠性高，并可根据用户需要加装电动操作。

固体绝缘全封闭开关设备:是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。

产品特点：

● 免充气，绿色、环保型开关柜。

● 使用安全，一次部件完全采用固体绝缘，外层屏蔽，表面零电位，可安全碰触。

● 智能化设计，先进的保护、控制和监控功能，易实现配网自动化。

● 采用固封极柱式、立体穿越母线等技术，免维护，适用于各种环境运行。

● 具备完备的五防联锁功能、操作安全可靠。

● 可任意扩展组合，满足用户多种需要。

使用条件：

● 最高温度：+50℃;最低温度：-40℃

● 湿度：日平均不超过95%,月平均不超过90%

● 抗震烈度：8级

● 海拔高度：≤5000米

● 使用场所无易燃、易炸危险，无化学腐蚀，无剧烈振动

● 空气污秽程度：小于Ⅳ级

注：特殊环境条件下使用请与厂家技术协商。
