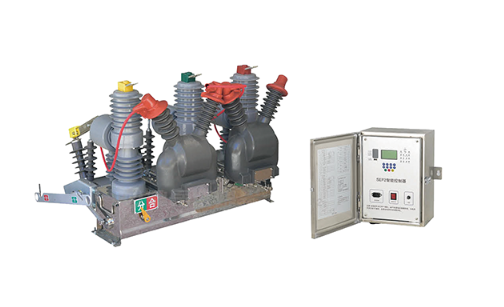

ZW32- 12/T630-20 弹簧型系列户外高压真空断路器

ZW32- 12/T630-20 弹簧型系列户外高压真空断路器用于交流 50Hz 、 额定电压 12kV 的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器,用于识别电流特性并实现多次自动重合闸或永久故障的隔离;自备 PT 作为电源,成为有电压、电流信号输出并可控制的智能断路器。
产品特点:
该断路器由三相支柱、机构箱组成,结构简单明了,三相支柱及电流互感器采用户外环氧树脂固体或硅橡胶绝缘,具有耐高低温、耐紫外线、耐老化等优点;采用小型化弹簧操动机构,分合闸能耗低,机构传动输出采用主轴滑动方式,无扭力损耗,分合传动件少,可靠性高;电流互感器安装于动端出线,二次采用插拔结构,维护更换方便。装有真空灭弧室的高压真空断路器开断性能稳定可靠,具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。断路器采用全封闭结构,密封性能好,有防潮、防凝露性能,适应于高温潮湿地区使用。断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化,也可与重合控制器配合组成重合器。
使用条件:
● 海拔高度不高于 1000m
● 环境温度上限 +65C、下限 -40C
● 风压不超过 700Pa (相当于风速 34m/s )
● 地震强度不超过 8 度
● 防污秽等级Ⅳ级
