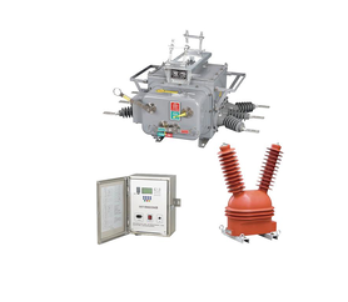

ZW20- 12 系列真空断路器

ZW20- 12 系列真空断路器为额定电压 12kV ，三相交流 50Hz 的高压户外开关设备，主要应用于开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。适用于变电站、工矿企业及城、农网做保护和控制。特别适用于操作频繁的场所和城网自动化配电网络。

产品特点:

● 断路器总体结构为三相共箱式，三相真空灭弧室置于金属箱内，电气性能可靠，箱内充以 SF6 气体，绝缘强度高。

● 断路器为操动机构为弹簧储能式，分为电动和手动两种。

● 断路器符合 GBl984 、DL403 、GBll022 等标准的规定，无论是在正常使用条件还是在故障条件 ( 特别是短路情况 ) 下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。

● ZW20A- 12 型户外高压真空断路器可与控制器配套实现遥控、遥测、遥信和遥调，实现“四遥”功能。

● 操作灵活、方便，开断短路电流 20kA 达 30 次，开断性能优越。

● 可采用柱上吊装或座装等灵活安装方式。

● SF6 压力为零表压且采用成熟的密封结构技术年漏气率≤ 0.5%，密封性能可靠。

● 采用硅橡胶管独特的进出线方式，使接线端子之间绝缘距离充裕， 外绝缘特性优良。

● 使用安全：在箱体顶部安装有防爆装置，即使发生内部故障，也不会有高温气体或飞溅物泄露出来。

使用条件:

● 海拔高度不高于 1000m

● 环境温度上限 +40C、下限 -40C

● 风压不超过 700Pa  (相当于风速 34m/s )

● 地震强度不超过 8 度

● 防污秽等级Ⅳ级

● 无易燃、易爆炸危险、化学腐蚀的场所。
