JP 系列户外智能型低压综合配电箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

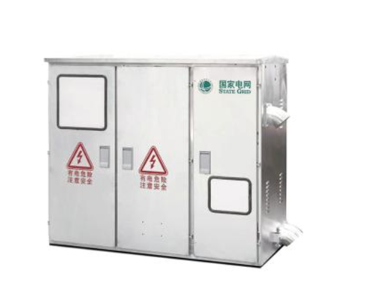

产品图片
智能型低压配电箱
JP 系列户外智能型低压综合配电箱 (简称 JP 柜) ，是我公司根据电网建设改造及运行的相关要求并按照国家电网公司Q/GDW6-2011《农网智能型低压配电箱功能规范和技术条件》等标准，本着安全、经济、合理、可靠的原则而设计研发的产品。
该产品具有电能分配、控制、保护、无功补偿、电能计量、配变监测、远程遥控分合闸、远程抄表等多功能的新型户外综合配电箱，同时可根 据用户要求配置由我公司自主研发智能控制终端对整条线路实现“四遥” 功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修 方便等优点。产品符合 GB7251 ，并通过3C 认证，是目前电网改造中理想的低压成套装置。
JP 系列户外智能型综合配电箱适用于城乡电网额定频率 50HZ, 额定工作电压 400V 的配电系统中，户外柱上安装使用。作为电能分配、控制、电能计量、电能信息采集与监控、测量 (PDK) 、无功补偿和保护之用 的综合低压开关设备。
产品特点:
● JP柜具有计量、配电、无功补偿三种基本功能。可根据用户需要灵活配置。计量+配电+补偿、计量+配电、配电+补偿、计量+补偿、计量、配电、补偿共七种配置方案。
●整个柜体构架采用不锈钢304组装而成，柜体用厚度为1.5mm。配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰，有足够的强度确保运输和安装过程中不会变形。
●功能齐全，具有手动和自动两种投切运行方式。保护功能齐全：过压、过载、欠压、欠流、短路、缺相、零序超限等功能。
●接地保护完整，柜体下部设有主接地螺钉并标有接地标志，门与柜体采用黄绿双色线连接，整个低压开关柜构成完整的接地保护电路。
使用条件:
● 海拔高度不高于 3000m
● 环境温度上限 +40C、下限 -40C
● 风压不超过 700Pa (相当于风速 34m/s )
● 地震强度不超过 8 度
● 防污秽等级Ⅳ级
● 无易燃、易爆炸危险、化学腐蚀的场所
● 湿度：月平均最高相对空气湿度（25℃）90%，在昼夜温差大的地区，应采取通风吸潮或加热等措施，防止凝露。
● 爬电比距：≥25 mm/kV
