MY-DTU-3X01型站所智能配电终端

联系人:吴井林
联系电话:0316-527****
企业地址河北省-廊坊市
详细地址河北省廊坊市大厂回族自治县潮白河经济开发区
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
美仪电气有限公司成立于2016年8月,注册资金10010万元,主要从事智能化高低压输配电及控制设备、变压器、开关柜、电力自动化设备及系统、高低压开关成套设备、电力设备配件、电能计量箱、JP柜、智能电网相关产品及配件生产。具有较强的市场开拓和产品研发能力,是集研发、生产、销售为一体的现代化高新技术企业。 公司位于河北省廊坊市大厂高新区,与北京市政府仅一河之隔,交通便利。公司占地2万多平米,建筑面积4万多平米,自建现代标准化车间两栋,综合楼1栋,现有员工约300人。自2020年以来,公司先后荣获了“国家高新技术企业、国家级科技型中小企业、河北省专精特新中小企业”等殊荣。在生产管理上,公司率先通过了ISO9001质量管理体系认证、ISO14001环境管理体系认证、ISO45001职业健康安全管理体系认证、ISO28000供应链管理体系认证、知识产权管理体系认证、五星级服务认证等多项体系认证;在技术发展方向上,公司重视自主知识产权的研究开发、创造和利用,研发投入占比5%以上,自主建设有“廊坊市智能模块化配电技术中心”、“智能配电产品工业设计中心”。截至目前,拥有实用新型专利30余项,软件著作权13项。专利覆盖公司所有产品,生产的电网装备产品覆盖智能电网领域多个环节,产品广泛应用于国家重点建设项目,具有雄厚的科研实力和新产品开发能力。

产品图片

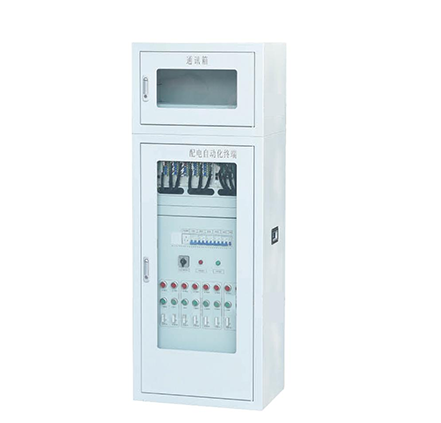

站所智能配电终端






MY-DTU-3X01站所智能配电终端采用平铺式前接线结构,该配电终端装置适用于柱上分段开关、联络开关和分界开关的监测与控制,与配电自动化主站通信,完成对配电系统及设备的远方监视、故障检测与控制,实现对配电网线路的故障判断、定位、隔离以及非故障区段的恢复供电等功能。

产品主要功能:



● 采集与监控 (SCADA)

● 小电流接地故障检测

● 配电开关在线监测

● 通信通道监

 电源管理

● 当地 远方定值设置

 就地控制

 对时

 自诊断自恢复

● 短路故障检

 继电保护

 开关控制操作回路在线监测

 双电源切换

● 数据处理与转发

● 大容量信息存储

 人机对话

 远程维护



产品特点

电源

额定输入电压:24V/48V/220V DC 或 110/220V AC

额定功耗:整机≤ 18W;核心单元≤ 5W

容差: ±20%

通讯

现场通信接口:以太网口、USB 口、CAN 口

远程通信:3G/2G 的 GPRS/CDMA 、以太网口

模拟量输入

标准配置交流输入量:64 路;直流输入量:4 路

额定交流电压输入:120V 、240V  (由电压互感器输入) 、5V  (由电压传感器输入)

额定交流电流输入:5A  (由电流互感器输入) 、1A  (由电流传感器输入)

交流电压输入过载能力:200% 连续,250% 10 秒

交流电流输入过载能力:400% 连续,4000% 1 秒

交流电压输入功耗:<0.5VA 、交流电流输入功耗:<0.5VA

开关量输入

标准配置开关量输入:96 路光隔离 (1500V DC)

输入类型:接点状态或电度脉冲量

开关变位分辨率:2ms

防抖动时间:软件设置,0 ~ 65000ms

控制量/开关量输出

标准配置:24 路 SB0 ,8 路数字量输出,软硬件操作选择 (SB0)

输出继电器节点:DC24V/ 16A,AC220V/ 10A




产品主要功能:



● 采集与监控 (SCADA)

● 小电流接地故障检测

● 配电开关在线监测

● 通信通道监

 电源管理

● 当地 远方定值设置

 就地控制

 对时

 自诊断自恢复

● 短路故障检

 继电保护

 开关控制操作回路在线监测

 双电源切换

● 数据处理与转发

● 大容量信息存储

 人机对话

 远程维护



产品特点

电源

额定输入电压:24V/48V/220V DC 或 110/220V AC

额定功耗:整机≤ 18W;核心单元≤ 5W

容差: ±20%

通讯

现场通信接口:以太网口、USB 口、CAN 口

远程通信:3G/2G 的 GPRS/CDMA 、以太网口

模拟量输入

标准配置交流输入量:64 路;直流输入量:4 路

额定交流电压输入:120V 、240V  (由电压互感器输入) 、5V  (由电压传感器输入)

额定交流电流输入:5A  (由电流互感器输入) 、1A  (由电流传感器输入)

交流电压输入过载能力:200% 连续,250% 10 秒

交流电流输入过载能力:400% 连续,4000% 1 秒

交流电压输入功耗:<0.5VA 、交流电流输入功耗:<0.5VA

开关量输入

标准配置开关量输入:96 路光隔离 (1500V DC)

输入类型:接点状态或电度脉冲量

开关变位分辨率:2ms

防抖动时间:软件设置,0 ~ 65000ms

控制量/开关量输出

标准配置:24 路 SB0 ,8 路数字量输出,软硬件操作选择 (SB0)

输出继电器节点:DC24V/ 16A,AC220V/ 10A
