GCS型低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
陕西四方华能电气设备有限公司是集研发、设计、生产、销售、服务、电力工程总包为一体的高新技术企业。公司始终以客户为中心，依托交大创新港，重点研发、生产调压器、无功补偿、高效节能变压器、移动变电站及高端成套设备，形成具有品牌竞争力的全产业链优势，实现了绿色、节能、环保、可持续性发展。
公司自 2009 年扎根于陕西省西安市高新技术产业开发区，厂区建于陕西省咸阳市高新区装备制造产业园。始终以技术创新为引擎，深耕电力设备制造领域。现 10000 平方米现代化厂房、160 名专业团队及智能化生产人员，公司年产值突破 2 亿元，产品与服务覆盖智能输变电设备、电力自动化系统、新能源配套设备及电力工程服务全产业链。公司先后获得“国家级高新技术企业”、“陕西省瞪羚企业”、“陕西省专精特新”，并取得机电工程施工 EPC 总承包二级、输变电工程专业承包二级、电力工程施工总承包二级、消防设施工程专业承包二级资质。通过了ISO9001:2015 质量管理体系认证、ISO14001:2015 环境管理体系认证、ISO45001:2018职业健康安全管理体系认证。

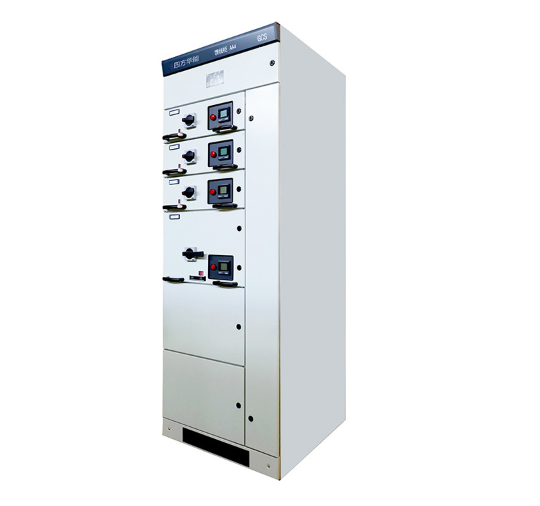

产品图片
GCS型低压抽出式开关柜
■ 产品概述
GCS型低压抽出式开关柜（以下简称装置）适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求于计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V、（400）、（600），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。
■ 装置特点
1.提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
2.功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其他单元工作，使故障局限在最小范围。
3.母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
4.单柜的回路数量多到32回路，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需要。
5.装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。
6.同一电源配电系统，可以通过限流电抗器匹配限制短路强度和要求。
7.抽屉单元有足够数量的二次插接件（1单元及以上为32对，1/2单元为20对。），可满足计算机接口和自控回路对接点数量的要求。
