UPQC统一电能质量调节器

联系人:范彦峰
联系电话:029-8878****
企业地址陕西省-西安市
详细地址陕西省西安市高新区锦业路迈科商业中心15AF-JKT
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
陕西四方华能电气设备有限公司是集研发、设计、生产、销售、服务、电力工程总包为一体的高新技术企业。公司始终以客户为中心,依托交大创新港,重点研发、生产调压器、无功补偿、高效节能变压器、移动变电站及高端成套设备,形成具有品牌竞争力的全产业链优势,实现了绿色、节能、环保、可持续性发展。 公司自 2009 年扎根于陕西省西安市高新技术产业开发区,厂区建于陕西省咸阳市高新区装备制造产业园。始终以技术创新为引擎,深耕电力设备制造领域。现 10000 平方米现代化厂房、160 名专业团队及智能化生产人员,公司年产值突破 2 亿元,产品与服务覆盖智能输变电设备、电力自动化系统、新能源配套设备及电力工程服务全产业链。公司先后获得“国家级高新技术企业”、“陕西省瞪羚企业”、“陕西省专精特新”,并取得机电工程施工 EPC 总承包二级、输变电工程专业承包二级、电力工程施工总承包二级、消防设施工程专业承包二级资质。通过了ISO9001:2015 质量管理体系认证、ISO14001:2015 环境管理体系认证、ISO45001:2018职业健康安全管理体系认证。

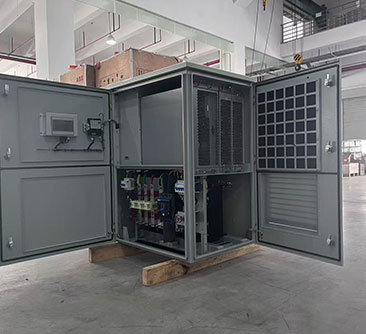

产品图片

UP-QC


产品概述

UPQC(Unified Power Quality Conditioner)是统一电能质量调节器的简称。它通过整合串联和并联逆变器的优势,提供综合的电能质量调节功能。

主要⽤于治理台区配变或线路末端的供电电压过⾼或过低、三相电压及电流不平衡、功率因数低下、电流谐波含量⼤等各种电能质量问题,是⼀种功能强⼤、综合性能优、性价⽐⾼的配电电能质量综合治理产品。



  产品特点

a.‌多功能集成‌:同时解决电压波动、三相不平衡、功率因数偏低等多种电能质量问题。

b.‌动态响应‌:采用快速控制算法,实时调节电网参数,确保供电稳定性。

c.‌高效节能‌:减少电能损耗,提升系统整体效率。

d.安装灵活‌:安装⽅便、调试简单、安装成本低。

  技术参数

输出能力(KW)

50kW

50kW

100kW

整机

技术

指标

接线方式

单相(L-N)、PE

三相(A、B、C-N)、PE


输入相电压范围

130V~286V(额定电压220V,补偿范围-40%~+30%)


输入频率

47.5Hz~52.5Hz


输出电压精度

≤1%


输出相电压可设置范围

190V~260V,三相分调


额定输出电流

227A

75A

150A


旁路过载能力

不低于1.3倍长期过载


输出电压畸变率

≤2%


输入端电流畸变率

≤3%


响应时间

≤5ms


主路与旁路切换时间

≤5ms


补偿功能

稳定电压、无功补偿、三相不平衡


测量精度

≤1%


噪声

噪声≤65dB,25℃

环境

条件

工作温度

-25℃~+50℃


相对湿度

≤95%(40℃)


海拔高度

2000米


防护等级

≥IP44(整机)




  技术参数

输出能力(KW)

50kW

50kW

100kW

整机

技术

指标

接线方式

单相(L-N)、PE

三相(A、B、C-N)、PE


输入相电压范围

130V~286V(额定电压220V,补偿范围-40%~+30%)


输入频率

47.5Hz~52.5Hz


输出电压精度

≤1%


输出相电压可设置范围

190V~260V,三相分调


额定输出电流

227A

75A

150A


旁路过载能力

不低于1.3倍长期过载


输出电压畸变率

≤2%


输入端电流畸变率

≤3%


响应时间

≤5ms


主路与旁路切换时间

≤5ms


补偿功能

稳定电压、无功补偿、三相不平衡


测量精度

≤1%


噪声

噪声≤65dB,25℃

环境

条件

工作温度

-25℃~+50℃


相对湿度

≤95%(40℃)


海拔高度

2000米


防护等级

≥IP44(整机)
