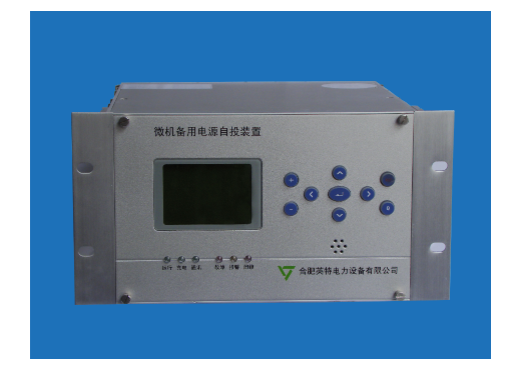

备用电源自投装置

产品介绍：

WDD-1ZW型微机备用电源自投装置，主要适用于高压35KV、10KV、6KV系统及低压400V系统，两路进线开关与母联开关间自投，适用于跳断路器回路及接触器回路。信号电压可取自PT100V二次电压，也可直接取400V一次电压。装置采用汉字液晶显示，菜单化设计，操作、调试方便，自投方式设定灵活方便，运行稳定可靠。装置可记录32条动作记录、故障记录，并采用RS485总线网络，MODBUS-RTU通讯规约，可与计算机监控系统通讯。

1.1.  自投原理

装置具有6种自投方式、6种自恢复方式（可投退）、2种重合闸方式（可投退），可以适用不同的供配电需求，见表1。

装置运行前必须根据系统运行要求，选择相应的主、备进线，来确保装置的正确动作，保证配电系统的安全可靠运行，见表2。

表1

表2

注：

1)  进线电压判据设为退出时，重合闸、自恢复功能自动取消。

2)  主进线选择为1/ 2#(1#、2#进线互为备用)时，装置只进行自投方式1、自投方式2动作。

3)  保护装置设置投入重合闸功能时，本装置重合闸功能应设置退出，由保护装置实现重合闸。

4)  装置上电、按键复归、主进线选择变更后，系统应处于主进线工作状态，装置进行首次自投动作后，才能进行自恢复动作。

5)  为叙述方便，下文使用以下简称：

1#进线线电压：UX1；  1#进线电流：I1；  2#进线线电压：UX2；  2#进线电流：I2；

I母线三相电压：U1M；  II母线三相电压：U2M。

1、     技术指标

1.

1.1.  电源

n  装置电源：AC/DC 85V~265V。

n  开入量辅助电源：AC/DC 220V（DC110V可选，定货时注明）

1.2.  模拟量测量

n  信号频率：50Hz

n  量程：PT二次母线电压0~57V、进线电压0~100V（一次母线电压0~220V、进线电压0~380V 可选，定货时注明）；CT二次电流0~5A

n  测量精度：1级

n  过载能力：电压：1.2倍连续/2倍 10秒；电流：1.5倍额定连续/10倍额定10秒

1.3.  开入量

外部提供无源常开接点与开入量辅助电源

1.4.  继电器

n  触点类型：常开

n  分断电压： 250VAC、220VDC

n  分断功率： 1250VA交流或120W直流（电阻性负载）

500VA交流或75W直流（电感性负载）

n  工作电流： 5A，连续工作

1.5.  时钟

n  时间格式：年、月、日、时、分、秒

n  时钟误差：±4ppm(年误差小于2 分钟)

n  内部电池寿命：可充电，掉电后电池供电有效时间：≥10年

1.6.  绝缘性能

n  绝缘电阻： 各电气回路之间    ＞500MΩ（500V兆欧表）

           各电气回路与地    ＞500MΩ（500V兆欧表）

n  工频耐压： 各电气回路之间    2.5kV/50Hz，1Min

           各电气回路与地    2.5kV/50Hz，1Min

n  冲击电压： 各电气回路之间    ±5.0kV/0.5J，1.2/50us

           各电气回路与地    ±5.0kV/0.5J，1.2/50us

n  高频耐压： 各电气回路之间    2.5kV/2s

各电气回路与地    2.5kV/2s

1.7.  电磁兼容性能

n  能承受GB/T14598.14-1998规定的严酷等级Ⅲ的静电放电试验。

n  能承受GB/T14598. 9-1995规定的严酷等级Ⅲ的辐射电磁场干扰试验。

n  能承受GB/T14598.13-1998规定的严酷等级Ⅲ的1MHz脉冲群干扰试验。

n  能承受GB/T14598.10-1996规定的严酷等级Ⅲ的快速瞬变干扰试验。

n  能承受IEC1000-4-5《电磁兼容性（EMC）》第四部分：试验和测量技术

第五章冲击抗干扰性试验标准规定的严酷等级Ⅲ的浪涌冲击试验。

1.8.  机械性能

n  能承受GB7261-87-16标准规定的严酷等级Ⅰ的振动试验。

n  能承受GB7261-87-17标准规定的严酷等级Ⅰ的冲击试验。

n  能承受GB7261-87-18标准规定的严酷等级Ⅰ的碰撞试验。
