低压电动机保护器

产品介绍：

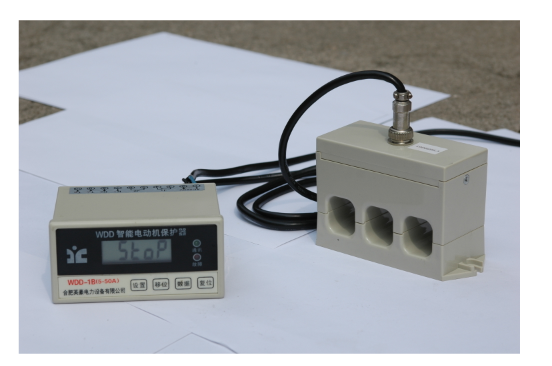

WDD系列电动机智能监控器，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品。广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想

特点

   1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。

   2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照国际仪表装置标准。

   3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。

   4、高清晰宽温带背光LCD显示，设置参数与测量及故障记录直观方便。

   5、配有RS485通信接口，可以与计算机通讯构成远程监控于一体的电机保护网络。

   6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，工作电源电压表。

   7、具有4~20mA标准电流输出信号，可直接与工业二次仪表或计算机系统连接。

主要技术指标

1、测试范围

1.1  A、B、C三相电流：0—999A。

1.2  漏电流：0—999mA。

2、测量精度：1.5 级（I≤Ie额定电流）。

3、保护触点容量：常开AC250/6A，常闭AC250/6A。

4、启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。

5、堵转保护：当三相电流均达到或超过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。

6、短路保护：任意一相电流均达到或超过8Ie电流时，动作时间≤0.2S。

7、断相保护：任意一相断相时，动作时间≤2S。

8、不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。

9、漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。

10、过流保护：当电机的电流≥1.2Ie时，保护器按反时过流保护，动作时间见图一（默认值为1）。

11、过压保护：工作电压≥过压电压额定值，动作时间≤5S。

12、欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。

13、4~ 20mA电流输出精度：0.3%F.S（20mA对应额定值）。
