微机消谐装置

产品介绍：

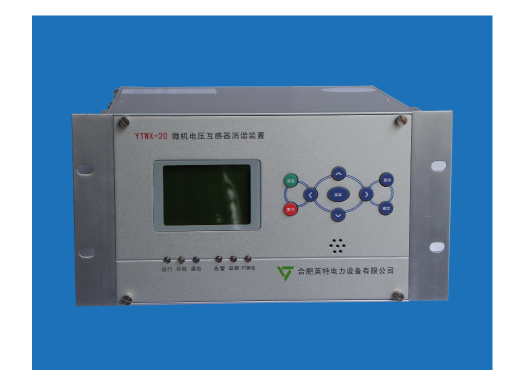

YTWX－20型微机电压互感器消谐装置（以下简称“本产品”）是在我公司的YTWX－2型研制的基础上，吸收和总结国内同类产品的经验和不足的，经过近1年的持续试验和持续改进，而推出的新一代智能型电压互感器消谐装置。采用国际先进的单片微型计算机和智能化的软件技术，进行铁磁谐振的诊断，可区分出谐振、单相接地，并具备电压保护和PT断线告警功能。对于各种频率的谐振，可迅速消除，并可显示有关信息。对于单相接地和各种频率的谐振，可给出声光报警和显示。在无人值守变电站中可以通过485接口传递相关信息量给上位机。

本产品采用美国ATMEL公司生产的具有先进Harvard总线结构和RISC精简指令集高性能微处理器作为主CPU芯片，由于该处理器拥有高达128KB的Flash memory和4KB　SRAM　memory，无须外引总线，大大提高了产品的可靠性和抗干扰能力。外观采用铝型材机箱，简洁美观。

本产品具有测量精度高、抗干扰能力强、检测灵敏度高、消除谐振速度快等特点，性价比远远高于国内同类产品。可广泛应用于电力、冶金、煤炭、石油、化工等大型企业的中高压配电系统。

本产品可记录99条事件、告警记录，采用RS485总线接口，国际标准MODBUS-RTU通讯规约，可与计算机及监控系统组成网络。

本产品与我公司YTWX－2型产品比较，本产品具备以下的新特点：

l        电压测量精度更高，

l        具有过压、低压保护和PT断线检测功能

l        增加了时钟管理芯片，能记录异常事件。

l        参数整定更加灵活、全面

l        结构更小，采用插拔式端子接线，安装、维护更方便

l        RS485接口，MODBUS规约

本装置采用单片微机作为核心，对母线三相电压及PT开口三角绕组电压（零序电压）进行循环检测，在正常工况下，零序电压为零，装置内的大功率消谐元件处于断开状态，对于系统无任何影响。当PT开口三角绕组电压不为零时，说明系统处于故障工况，本装置CPU启动，对电压互感器开口三角电压进行数据采集，通过数字测量、消除干扰信号、傅里叶滤波等数字信号处理技术，然后对数据进行分析、计算、诊断当前的故障工况；如果是某种频率的铁磁谐振，CPU启动消谐电路，使铁磁谐振在强大的阻尼下迅速消失，同时装置给出指示。铁磁谐振消除后，CPU自动显示有关谐振信息。如果是单相接地，CPU作诊断后，装置分别给出指示和报警，最后，CPU返回初始状态，并继续检测开口三角电压。
