开关状态指示仪

产品介绍：

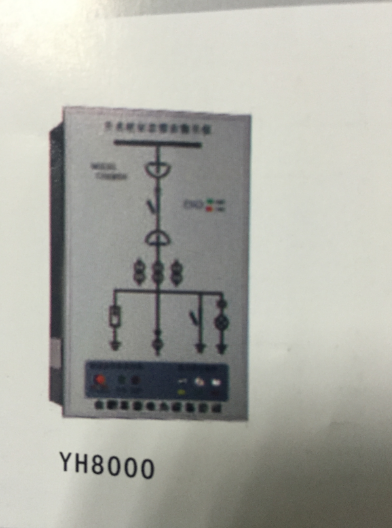

YH8000系列开关状态显示器根据当前高中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示等多功能于一体，这些指示功能可分可合，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电（闭锁）指示器、接地指示器、自动加热除湿、温湿度控制器、负载故障监测器等多种控制、指示装置。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能。YH8000系列产品为超薄型结构，装入深度仅27mm，且为插拔式端子从侧面接线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保五防要求，适用于各种配置的开关柜。

主要技术指标：

使用环境：-10℃~50℃，　≤95%RH         存储环境：-40℃~80℃，≤95%RH

抗电强度：外壳与端子之间≥AC2000V       绝缘性能：外壳与端子之间≥100M

二、主要功能说明：

模拟显示部分

工作电源：DC110V   DC220V  AC110V  AC220V（由用户订货时选择）

工作电流：<30mA

断路器状态指示：断路器分、合闸，无源触点输入。

                断路器合闸时，合闸触点闭合，“V”形数码管红色模拟条发光。

                断路器分闸时，分闸触点闭合，“V”形数码管绿色模拟条发光。

断路器位置指示：无源触点输入。

                工作位置触点闭合时，“十”形数码管红色垂直模拟条发光，指示断路器处于工作位置。

                试验位置触点闭合时，“十”形数码管绿色水平模拟条发光，指示断路器处于试验位置。

                断电时红、绿发光条均不亮指示断电状态。

接地闸刀位置指示：无源触点输入闭合，“V”形数码管红色模拟条发光，表示接地合闸。

                  无源触点输入断开，“V”形数码管绿色模拟条发光，表示接地断开。

弹簧储能指示：  无源触点输入闭合，红色弹簧符号亮，表示已储能。

                无源触点输入断开，绿色弹簧符号亮，表示未储能。

注：1）以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点。

2）失电状态所有的发光指示均不亮。

高压带电指示部分

LED启辉电压（KV）：额定相电压×0.15~0.65(如用市电试验时，请在输入端串联0.1uf/275V电容或30K/2W电阻。)

强制闭锁启辉电压（KV）：额定相电压×0.65

当产品接入220V的电源时，某一相带电时该相的带电指示灯亮，并且带电闭锁指示区红灯亮，带电闭锁输出断开；三相均不带电时带电闭锁指示区绿灯亮，带电闭锁输出闭合。当产品未接入220V电源时（或断电情况下），带电闭锁输出一直为断开，其开锁和解锁灯不亮。但当某一相带电时，该相的带电指示灯会亮。

加热除湿控制部分

负载电源：AC220V

控制方式：除湿：当环境湿度≥85%RH时启动除湿负载；当环境湿度≤75%RH时凝露解除，除湿退出，控制指示灯灭。

          或加热：当环境温度≤5℃±2℃时启动加热负载；当环境温度≥10℃±2℃时，加热退出，控制指示灯灭。

          或降温：当环境温度≥40℃±2℃时启动降温负载；当环境温度≤35℃±2℃时，降温退出，控制指示灯灭。）

负载输出继电器触点功率：AC220V/5A（带阻性负载）。

负载断线报警：两路负载，其中任何一路发生断线，不能正常工作时，对应故障报警指示灯亮，继电器输出闭合。

传感器：有两路传感器，分别用于负载1和负载2的传感控制。

    注意：① 产品为一路温度 / 一路湿度控制时，温度 / 湿度传感器接在传感器1；

② 产品为两路温度 / 两路湿度控制时，温度 / 湿度传感器分别接在传感器1和传感器2上；

          ③产品为一路温度和一路湿度控制时，湿度传感器接在传感器1上，温度传感器接在传感器2上。
