综合保护装置

产品介绍：

第一章    YT系列微机保护测控装置简介

一、概述

历经多年在微机保护测控领域的研究和创新，英特电力依靠其不断积累的专业经验，推出配备梯形图可编程首创技术的YT系列微机保护测控。它所具有的强大、灵活的保护和控制可编程能力，可最大限度的满足用户的要求，改变了以往微机保护装置型号繁杂、备品备件困难的局面。不仅如此，英特电力运用各种尖端技术来装备此系列产品，使其各项性能指标均达到国内一流水准。随着YT系列产品的推出，它必将在21世纪的微机保护领域中开创一个新时代。

YT系列产品：

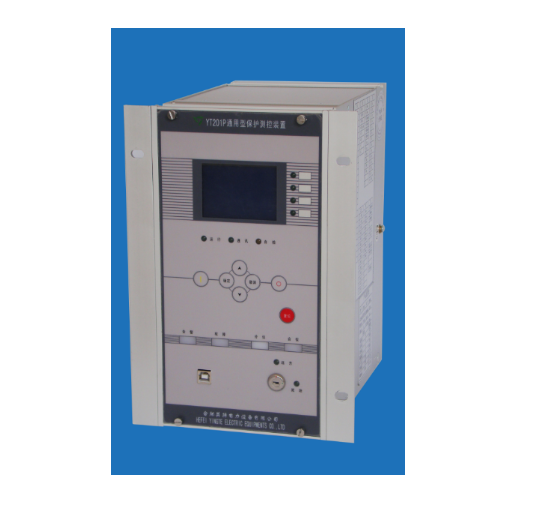

※ YT201P：通用型微机保护测控装置

※ YT201P1：变压器差动保护装置

※ YT201P2：变压器高后备保护测控装置

※ YT201P3：电动机差动保护装置

※ YT201P4：电压互感器保护测控装置

※ YT201P5：公共信息测控装置

※ YT-CM：通信管理装置

主要特点

2.1 集保护、测量、监视、控制、人机接口、通信等多种功能于一体，同时融入了先进的软件二次设计思想；专门针对开关柜进行“单元化”设计，简化了开关柜二次设计和施工，代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

2.2 配备保护和控制可编程功能，采用电气工作人员熟悉的梯形图（LAD）编程，真正意义上实现可编程功能，符合IEC1131-3标准；通用性强，内置保护库，用户可根据运行需要选配相应保护，减少装置类型和备品备件。

2.3 以DSP数字信号处理器为核心，具有先进内核结构、高速运算能力和实时信号处理等优良特性，过去由于CPU性能等因素而无法实现的保护算法可轻松实现。

2.4 通信

2.4.1采用DeviceNet（CAN）现场总线，保证信息传输的实时性和可靠性，最高速率达1Mbps，最长距离达10km，一条总线最多允许挂接110个设备。

2.4.2通过专用的通信转换模块或YT-CM通信管理装置，YT系列产品可与其它系统进行网络互联，支持多种物理传输媒介（如双绞线、同轴电缆、光纤、无线等），支持多种通信方式（如RS485、RS422、RS232、USB、TCP/IP等），支持多种通信规约（如MODBUS、部版CDT、IEC870-5-103等），以构成各种连接方式和地理跨度的网络系统。

2.4.3将所有运行信息实时发送到上一级SCADA系统，包括遥测、遥信、保护定值、系统参数等。

2.4.4能接收上一级SCADA系统下发的各种遥控、遥调和保护定值整定、保护投退、系统参数修改等命令，实现变电站无人值守方案。

2.5 全封闭金属机箱，防水，防尘，并具有很强的抗静电、抗电磁干扰和抗机械振动能力；既可分散式就地安装在开关柜上，也可集中组屏安装；装置设计新颖，结构合理，便于安装、配线和调试。

2.6 表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示屏、接线端子等）均采用国内外知名企业的成熟产品，平均无故障时间达100,000小时。

2.7 完善的自检能力，发现装置异常能自动告警；具有自保护能力，有效防止接线错误或非正常运行引起的装置永久性损坏；免维护设计，无需在现场调整采样精度，测量精度不会因为环境改变和长期运行引起误差增大。

2.8 断路器操作回路具有交直流通用的硬件防跳闭锁模块，分/合闸操作电流大小不影响模块正常工作。强化的断路器操作管理功能，对各种运行方式的变电站、配电站均能适用。

2.9开关量输入支持直接跳闸或告警，用于瓦斯、温度等重要保护或联锁跳闸。采用可设置变位确认时间窗技术，有效消除开关接点抖动和电磁干扰，保证遥信正确率达100%。

2.10 人机接口

2.10.1  带背光液晶，菜单化设计，全中文显示。

2.10.2  可显示测量数据、开关量状态、事件记录、保护定值和系统参数等信息。

2.10.3  9个高亮度指示灯，分别表示运行、通信、自检、合位、跳位、遥控、本地、故障、告警。

2.10.4  可由用户指定显示其它信息，如保护投退和动作指示、重合闸充电指示、备自投充电指示、变压器温度信号、瓦斯信号等。

2.10.5  4个操作按键，用于操作菜单和当地参数设置功能。

2.10.6  1个复归按键，专用于本地复归故障和告警信号。

2.10.7  分/合闸按键，用于本地操作断路器。

2.10.8  RS232调试端口，可与便携式电脑连接，对装置进行高级设置。

2.10.9  为配合电气运行和管理需要，装置支持二个权限等级的工作模式：

※ 普通操作员：可进行保护投退和定值区手动切换。

※ 高级管理员：可进行保护定值整定和系统参数修改。

2.11  具有事件记录功能，可记录与电力系统安全运行相关的所有事件，时间分辨率小于1ms，可在线记录事件，掉电不丢失，便于分析故障原因和设备缺陷诊断。

2.12  具有故障录波功能，可真实记录故障前后的电流、电压、开关状态等信息，记录密度每周波24点，记录长度达100个周波，掉电不丢失。

2.13  具有多套保护定值手动和自动切换功能。装置能自动识别电气运行方式的变化，并自动切换保护定值，特别适合于无人值班和电气运行方式经常变化的场合。
