微信扫码登录
产品详情

TBP系列三相组合式过电压保护器(三相组合式避雷器)

联系人：赵典献
联系电话：0577-6260****
企业地址浙江省-温州市
详细地址浙江省温州市乐清市柳市镇霓阳村
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
乐清市高工电力设备有限公司位于享誉“中国电器之都”的浙江柳市，是一家专注于输配电设备制造和研发的科技企业，业务范围涵盖熔断器、避雷器、隔离开关等电力行业输配电设备，其主营产品氧化锌避雷器系列、跌落式熔断器系列、高压真空断路器系列、户内外高压隔离开关系列、放电计数器、穿墙套管系列、绝缘子系列 、熔丝、金具等电力设备。 　　公司秉着“技术创新、质量求精、以人为本、品牌至上”的经营理念，高工人员时 刻保持着危机感积极加强与专家的合作与交流，注重产品研发的同时，不断地加大技术、工艺改造的力度，使生产工艺、检测手段不断完善。同时不断加强质量管理，全面实施ISO9001国际质量管理体系。公司通过多年的努力建立了一支技术过硬的研发质检团队，在竞争中寻找进步，不断地壮大自己，积累了丰富的经验。至公司成立以来产品质量深受广大客户的信赖，在行业中树立了良好的口碑。

产品图片

TBP系列三相组合式过电压保护器(三相组合式避雷器)


三相组合式过电压保护器（三相组合式避雷器）10KV


用途

使用环境TBP保护器标准型号保护器额定电压KV有效值

无间隙型

有间隙型

标准残压

2000μs方波电流
A（峰值）

4/10μs冲击电流A
（峰值）

图纸及地照实物的编号

保护器持续运行电压KV

直流1MA参考电压KV

0.75倍直流1MA电压下最大泄漏μA

工频放电电压KV不小于

1.2/50冲击放电电压KV峰值不大于

最大电导电流μA

8/20雷电冲击电流下峰值不大于

30/60操作冲击电流下峰值不大于

相对相/相对地（仅一个数字表示相间和对地参数相同）

A型电机用

户内

TBP-A-10.5/85

13.5

10.5

23.2/18.6

50

-

-

-

38.0/31.0

31.0/25.0

400

65

1

TBP-A-10.5/131

13.5

10.5

23.2/18.6

50

-

-

-

38.0/31.0

31.0/25.0

400/200

65/45

2

TBP-A-12.7F/85

12.7

-

-

-

25.0

31.0

20

31.0

25.0

400

65

1

TBP-A-12.7F/131

12.7

-

-

-

25.0

31.0

20

31.0

25.0

400/200

65/45

2

户外

TBP-A-10.5/100W1

13.5

10.5

23.2/18.6

50

-

-

-

38.0/31.0

31.0/25.0

400

65

4

TBP-A-10.5/280W2

13.5

10.5

23.2/18.6

50

-

-

-

38.0/31.0

31.0/25.0

400

65

5

TBP-A-12.7F/W1

12.7

-

-

-

25.0

31.0

20

31.0

25.0

400

65

4

TBP-A-12.7F/W2

12.7

-

-

-

25.0

31.0

20

31.0

25.0

400

65

5

B型变电通用

户内

TBP-B-10/85

17

13.6

25.0/24.0

50

-

-

-

45.0

38.3

400

65

1

TBP-B-10/131

17

13.6

25.0/24.0

50

-

-

-

45.0

38.3

400/200

65/45

2

TBP-B-12.7F/85

12.7

-

-

-

26.0

41.0

20

41.0

35.0

400

65

1

TBP-B-12.7F/131

12.7

-

-

-

26.0

41.0

20

41.0

35.0

400/200

65/45

2

户外

TBP-B-10/100W1

17

13.6

25.0/24.0

50

-

-

-

45.0

38.3

400

65

4

TBP-B-10/280W2

17

13.6

25.0/24.0

50

-

-

-

45.0

38.3

400

65

5

TBP-B-12.7F/W1

12.7

-

-

-

26.0

41.0

20

41.0

35.0

400

65

4

TBP-B-12.7F/W2

12.7

-

-

-

26.0

41.0

20

41.0

35.0

400

65

5

C型电容用

户内

TBP-C-10/85

17

13.6

25.0/24.0

50

-

-

-

46.0

35.0

400

65

1

TBP-C-10/131

17

13.6

25.0/24.0

50

-

-

-

46.0

35.0

400/200

65/400

2

TBP-C-12.7F/85

12.7

-

-

50

26.0

41.0

20

41.0

33.0

400

65

1

TBP-C-12.7F/131

12.7

-

-

-

26.0

41.0

20

41.0

33.0

400/200

65/45

2

户外

TBP-C-10/100W1

17

13.6

25.0/24.0

-

-

-

-

46.0

35.0

400

65

4

TBP-C-10/280W2

17

13.6

25.0/24.0

50

-

-

-

46.0

35.0

400

65

5

TBP-C-12.7F/W1

12.7

-

-

50

26.0

41.0

20

41.0

33.0

400

65

4

TBP-C-12.7F/W2

12.7

-

-

-

26.0

41.0

20

41.0

33.0

400

65

5

O型

中性点

TBP-O-7.6F

10.5

7.6

11.4

-

-

-

-

19.0

15.9

400

65

3




TBP系列三相组合式避雷器

一、概述
随着真空开关的日益广泛使用，其强开断能力引发的各类操作电压，对电力设备的保护提出了新的课题。由于我国中压电网（3-66KV）的一些特殊性，常规中压避雷器对这类操作电压不敏感，起不到保护作用。组合式过电压保护器（又称组合式避雷器）正是为了解决这一难题而出现的新产品。
该类产品采用四星型接法（俗称三叉戟式接法），设置公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制。
本公司为复合绝缘，结构小巧紧凑、整体硫化全封闭成型，选用优质金属氧化阀片和自吹特种间隙，工作特性高，安全方便。特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关开关柜配套使用，或直接安装在小型箱式变电站内。

二、用途及执行标准
本产品使用于交流中压3-66KV电力系统，用于防止主要由真空开关产生的操作过压对电力设备的侵害，同时兼有防雷的功能。产品参考GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672-1999《有串联间隙金属氧化物避雷器》和DL/T620-1997《交流电气装置的过电压保护和绝缘配置》标准制订。

三、使用条件
常规产品正常使用条件如下：
A、环境温度：不高于+40℃不低于-40℃；
B、海拔高度：不超过3500M；
C、电源频率：50±2HZ；60±2HZ；
D、地震烈度：7度及以下；
E、最大风速：35M/S

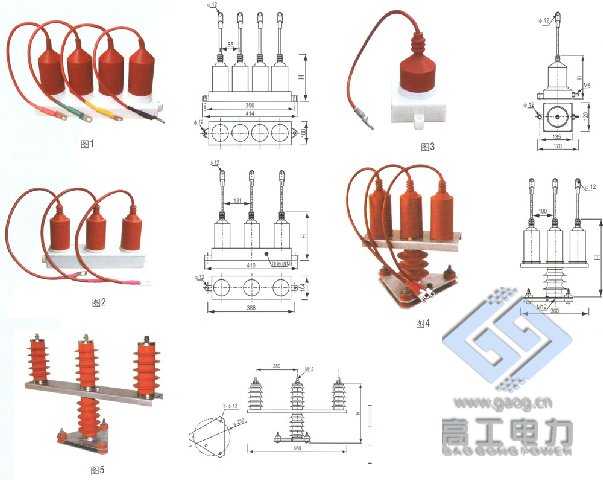

 对应图号

 产品类型

 高度H(mm)

 图1

 10KV有间隙

 200

 6KV有间隙

 180

 10KV无间隙

 180

 10KV无间隙

 160

 图2

 10KV有间隙

 215

 6KV有间隙

 195

 10KV无间隙

 195

 6KV无间隙

 175

 图3

 10KV

 190

 6KV

 180

 图4

 10KV有间隙

 350

 6KV有间隙

 330

 10KV无间隙

 330

 6KV无间隙

 310

 图5

 10KV

 190

 6KV

 180


三相组合式过电压保护器（三相组合式避雷器）10KV


用途

使用环境TBP保护器标准型号保护器额定电压KV有效值

无间隙型

有间隙型

标准残压

2000μs方波电流
A（峰值）

4/10μs冲击电流A
（峰值）

图纸及地照实物的编号

保护器持续运行电压KV

直流1MA参考电压KV

0.75倍直流1MA电压下最大泄漏μA

工频放电电压KV不小于

1.2/50冲击放电电压KV峰值不大于

最大电导电流μA

8/20雷电冲击电流下峰值不大于

30/60操作冲击电流下峰值不大于

相对相/相对地（仅一个数字表示相间和对地参数相同）

A型电机用

户内

TBP-A-10.5/85

13.5

10.5

23.2/18.6

50

-

-

-

38.0/31.0

31.0/25.0

400

65

1

TBP-A-10.5/131

13.5

10.5

23.2/18.6

50

-

-

-

38.0/31.0

31.0/25.0

400/200

65/45

2

TBP-A-12.7F/85

12.7

-

-

-

25.0

31.0

20

31.0

25.0

400

65

1

TBP-A-12.7F/131

12.7

-

-

-

25.0

31.0

20

31.0

25.0

400/200

65/45

2

户外

TBP-A-10.5/100W1

13.5

10.5

23.2/18.6

50

-

-

-

38.0/31.0

31.0/25.0

400

65

4

TBP-A-10.5/280W2

13.5

10.5

23.2/18.6

50

-

-

-

38.0/31.0

31.0/25.0

400

65

5

TBP-A-12.7F/W1

12.7

-

-

-

25.0

31.0

20

31.0

25.0

400

65

4

TBP-A-12.7F/W2

12.7

-

-

-

25.0

31.0

20

31.0

25.0

400

65

5

B型变电通用

户内

TBP-B-10/85

17

13.6

25.0/24.0

50

-

-

-

45.0

38.3

400

65

1

TBP-B-10/131

17

13.6

25.0/24.0

50

-

-

-

45.0

38.3

400/200

65/45

2

TBP-B-12.7F/85

12.7

-

-

-

26.0

41.0

20

41.0

35.0

400

65

1

TBP-B-12.7F/131

12.7

-

-

-

26.0

41.0

20

41.0

35.0

400/200

65/45

2

户外

TBP-B-10/100W1

17

13.6

25.0/24.0

50

-

-

-

45.0

38.3

400

65

4

TBP-B-10/280W2

17

13.6

25.0/24.0

50

-

-

-

45.0

38.3

400

65

5

TBP-B-12.7F/W1

12.7

-

-

-

26.0

41.0

20

41.0

35.0

400

65

4

TBP-B-12.7F/W2

12.7

-

-

-

26.0

41.0

20

41.0

35.0

400

65

5

C型电容用

户内

TBP-C-10/85

17

13.6

25.0/24.0

50

-

-

-

46.0

35.0

400

65

1

TBP-C-10/131

17

13.6

25.0/24.0

50

-

-

-

46.0

35.0

400/200

65/400

2

TBP-C-12.7F/85

12.7

-

-

50

26.0

41.0

20

41.0

33.0

400

65

1

TBP-C-12.7F/131

12.7

-

-

-

26.0

41.0

20

41.0

33.0

400/200

65/45

2

户外

TBP-C-10/100W1

17

13.6

25.0/24.0

-

-

-

-

46.0

35.0

400

65

4

TBP-C-10/280W2

17

13.6

25.0/24.0

50

-

-

-

46.0

35.0

400

65

5

TBP-C-12.7F/W1

12.7

-

-

50

26.0

41.0

20

41.0

33.0

400

65

4

TBP-C-12.7F/W2

12.7

-

-

-

26.0

41.0

20

41.0

33.0

400

65

5

O型

中性点

TBP-O-7.6F

10.5

7.6

11.4

-

-

-

-

19.0

15.9

400

65

3




TBP系列三相组合式避雷器

一、概述
随着真空开关的日益广泛使用，其强开断能力引发的各类操作电压，对电力设备的保护提出了新的课题。由于我国中压电网（3-66KV）的一些特殊性，常规中压避雷器对这类操作电压不敏感，起不到保护作用。组合式过电压保护器（又称组合式避雷器）正是为了解决这一难题而出现的新产品。
该类产品采用四星型接法（俗称三叉戟式接法），设置公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制。
本公司为复合绝缘，结构小巧紧凑、整体硫化全封闭成型，选用优质金属氧化阀片和自吹特种间隙，工作特性高，安全方便。特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关开关柜配套使用，或直接安装在小型箱式变电站内。

二、用途及执行标准
本产品使用于交流中压3-66KV电力系统，用于防止主要由真空开关产生的操作过压对电力设备的侵害，同时兼有防雷的功能。产品参考GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672-1999《有串联间隙金属氧化物避雷器》和DL/T620-1997《交流电气装置的过电压保护和绝缘配置》标准制订。

三、使用条件
常规产品正常使用条件如下：
A、环境温度：不高于+40℃不低于-40℃；
B、海拔高度：不超过3500M；
C、电源频率：50±2HZ；60±2HZ；
D、地震烈度：7度及以下；
E、最大风速：35M/S


 对应图号

 产品类型

 高度H(mm)

 图1

 10KV有间隙

 200

 6KV有间隙

 180

 10KV无间隙

 180

 10KV无间隙

 160

 图2

 10KV有间隙

 215

 6KV有间隙

 195

 10KV无间隙

 195

 6KV无间隙

 175

 图3

 10KV

 190

 6KV

 180

 图4

 10KV有间隙

 350

 6KV有间隙

 330

 10KV无间隙

 330

 6KV无间隙

 310

 图5

 10KV

 190

 6KV

 180
