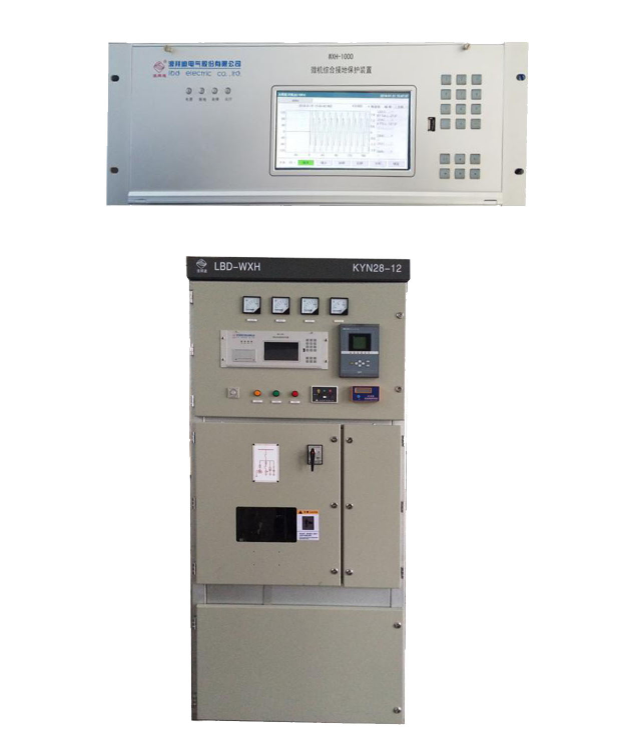

LBD-WXH微机综合接地保护系统-选线装置
相关介绍
产品特点
1. 硬件优势
普通选线运算处理方面多为单片机、DSP或单片机和DSP组合（俗称双CPU），在运算处理数据方面的能力比较差，像暂态法等较大数据选线方法会因数据失真而失效，因为硬件的限制，不能对系统所有线路进行录波并分析计算接地线路。
LBD-WXH微机综合接地保护系统硬件采用嵌入式工控机+DSP的双CPU结构，主频达到800MHz以上，运算和处理数据能力超强，保证了多种选线算法可以快速实现；数据存储能力大幅提升，使装置可以存储海量的接地故障波形数据，便于事后分析故障，查找系统硬件存在的问题，发现工程中的瑕疵和隐患；采用高精度采样芯片，使得采样数据范围宽，测量精度高，暂态数据不失真。
2. 算法先进性
普通选线一般采用群体比幅比相法进行选线，此方法对不接地系统中出线均衡的系统有效,但受限于CT极性接错、CT开路(没接实)、CT短路(接线有粘连)等问题影响，导致不接地系统选线准确率也大大降低,对经消弧线圈接地系统直接无效。
LBD-WXH微机综合接地保护系统选线方式完全颠覆了普通选线的选线模式,选线方法有暂态法、有功注入法、基波增量法、智能群体比幅比相法等多种选线方法,将每种方法得到的选线结果根据系统设置的可信度和权重对可能接地的线路进行综合评分,确定接地线路,其中暂态法和有功注入法适合所有系统(不接地、经消弧线圈接地和电阻接地),基波增量法适用于消弧线圈接地系统,不管是弧光接地 、稳态接地或高阻接地都能准确选线，准确率可达到100%。
3. 故障再现功能
LBD-WXH微机综合接地保护系统能记录系统所有线路的故障波形，分析波形可以判断线路是否存在CT极性接错、CT开路(没接实)、CT短路(接线有粘连)和设备自身硬件连接是否正常等问题，可自查排除安装不当影响选线准确性的因素。通过波形可以重现故障事故，可以分析接地状态(弧光接地、稳态接地或高阻接地),也可以查看谐振、PT断线等其它故障状态。
系统的主要功能
1. 接地选线功能，多种选线方法，可区分母线和线路接地。可存储多次接地信息，并可打印记录。
2. 判PT断线功能，可防止误选线。
3. 谐振判断功能，提供报警信号，各段母线都提供消谐出口。能存储多次谐振故障信息，并可打印记录。
4. 可选配远动功能，二进制、BCD两种远动编码方式可选。
5. 可选配跳闸功能，36路跳闸，可设置延时跳闸。
6. 可选配打印机，可打印接地故障、消谐记录和定值。
7. 人机接口：大屏幕液晶显示, 运行、设置、调试界面内容丰富，操作简单。
8. 完善的通讯功能：装置设有通讯口：RS-232口和RS-485口，通讯规约Modbus和CDT，向远动设备或上位 机传送实时信息。装置设有网络接口，可以用远程浏览器的方式实现装置的实时数据查看、参数更改、录波文件的下载、系统更新等功能，解决了用户远程管理的需求。
9. 录波功能：记录故障前后所有通道的录波数据，录波数据以Comtrade格式保存，保存故障波形。
10.录波分析功能：通过大屏幕，可直接对波形进行分析。
11. 完善的自检、自复位功能，抗干扰能力强。
12. 更新功能：通过U盘、SD卡和网络更新程序和配置信息（包括工程名称，系统电压、系统支路名称）。
13. 故障信息导出功能：可将故障记录和录波文件导出到U盘，或通过网络导出到用户后台，方便用户事后分析故障，并保存故障信息。
14. GPS对时功能(可选)。
