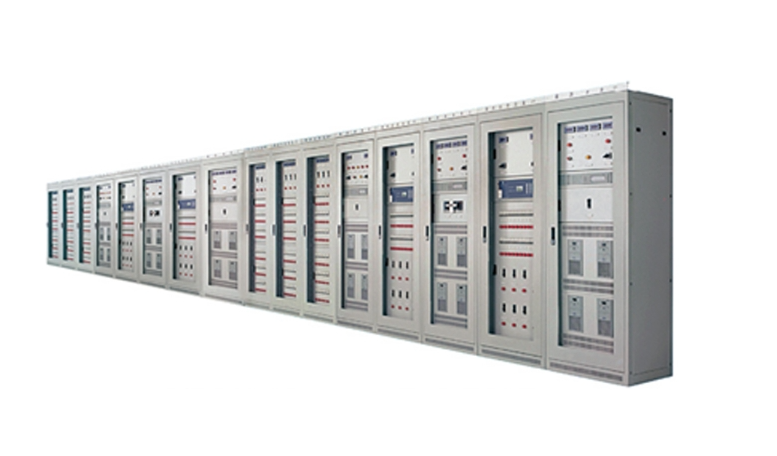

LBD-PWZD直流电源成套装置

相关介绍

 详细介绍

1.LBD-PWZD型微机直流电源成套装置简介

LBD-PWZD型微机直流电源成套装置采用的高频开关电源模块及微机监控模块，整合了新的高频软开关技术和计算机控制技术，具有高效率的零开通和零关断整流技术，简洁易懂的中文界面显示，完全智能化运行管理和多层保护等优异性能，极大地提高了系统的稳定性、可靠性和效率。

2.装置系统特点：

◆高频软开关技术：用新的高频谐振软开关技术，实现整流过程高频开关的零开通和零关断，提高系统的效率和功率密度。

◆模块化设计，充电装置使用多个高频开关模块并联．N+1热备分，可平滑扩容，可带电热拔插模块具有一体化接口，提高系统的稳定性和可靠性。

◆监控功能完善，高智能化，大屏幕液晶汉字显示，人机界面简明，操控简单方便可靠。

◆全智能化设计，对系统的各组成部分：交流配电、整流模块、直流馈电实现全参数本地及远端监控。主要监拧量有：模块的开/关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、直流系统状态在线监测、电池自动管理等。

◆监控系统配有标准RS-232/485接口，采用电力部标准通信规约，方便接入自动化系统，提供开放协议，方便组网，简单实现“四遥”及无人值守。

◆对蓄电池自动管理及自动维护保养：实时监测蓄电池组的端电压，充、放电电流，单体蓄电池电压自动控制均、浮充以及定期维护均充。

◆具有电池温度补偿功能。

◆整流模块操作使用简单，可带电插拨，更方便于安装检修更换。

3.技术指标：

◆交流输入电压：380V±15%.

◆电网频率：50Hz±10%

◆输出电流等级：10A - 320A

◆使用电池容量：10AH - 3000AH

◆额定输出电压220V/ 110V

◆输出电压范围：198V- 300V/95V- 150V连续可调

◆输出限流：额定电流x(10% -110%）

◆模块额定输出电流： 5A，7A，10A，20A，30A，40A(220V系统)

10A,20A,30A,40A(110V系统)

◆稳压精度：≤±0.5%

◆稳流精度：≤±0.5%

◆纹波系数：≤01%

◆效率：≥95%

◆输出过压保护： 320±5V/ 160V±3V

◆短路保护

◆绝缘电阻>10M

◆绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，1min无飞弧无闪络。

◆相对湿度≤90%

◆海拔：≤2000m（每增加100m，容量下降1%)

◆地震烈度≤7度

◆环境温度:-5℃~45℃

◆可闻噪音：自冷≤40dB 风冷≤55dB(距机体1米处)

◆防护等级：≥IP30

◆屏体尺寸（高×宽×深）2260×800×600/ 2360×800×600

4. 现已厂泛应用于从500KV到10KV不同电压等级的变电站及开闭所，15MW - 600MW发电机组的电厂，国家重点工程如地铁、油田、化工、冶金等，同时产品出口到南美、中亚、东南亚等许多国家和地区。
