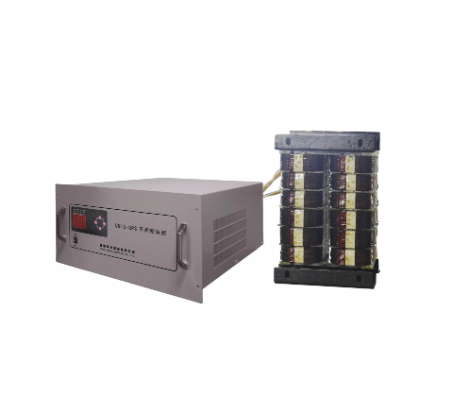

产品图片
UNIS-UPS 不间断电源（5kVA）
UNIS-UPS 不间断电源
1.装置概述
UNIS-UPS不间断电源专为电力系统、计算机系统及通讯系统等领域设计，纯正弦波输出、波形失真小。
由于电力系统工程均配有大容量直流电源系统，采用直流电源加UPS方式作为备用电源，供电可靠性大大提高。由于直流电源容量均较大，因此采用UPS供电时，在市电断电后可提供较长的备用交流供电时间。
2.注意事项
n 在仔细阅读本说明书并能正确使用前，请不要安装、操作、维护或打开机壳检查UPS。
n 在UPS停止工作后，仍能通过交流旁路向外供电，所以接线和维护时必须先断开前级交、直流电源。
n 切断电源的短时间内，UPS内仍有高压，切勿打开机箱触摸内部器件，待电容放电完毕，方才安全。
3.存放和搬运
存放：
本品在存放时应注意以下事项，以避免可能受到的不良影响。
n 置于无尘垢和干燥通风的场所。
n 环境温度在-20℃～50℃，环境相对湿度不大于90%,且无水珠凝结现象。
n 远离腐蚀性气体，液体。
n 长期不用的UPS，每隔半年应通电一次，以防止机内电解电容干枯。
搬运：
n 本产品在搬运过程中，应避免强烈振动，磕碰，严禁将包装箱倒置。
4.主要功能
直流输入：
DC220V/110V（50Hz/60Hz）
交流旁路输入：
AC220V/110V（50Hz/60Hz）
逆变输出：
当交流输入不正常而直流输入正常时，切断旁路开关，UPS的逆变开始工作输出交流AC220V/110V（50Hz/60Hz）
旁路输出：
当交流输入正常时，UPS的逆变停止工作，由旁路开关将交流输入直接输出AC220V/110V（50Hz/60Hz）。
通讯：
装置带有1路RS-485通信口，采用MODBUS-RTU协议，通信波特率为9600bps。
5.技术指标
直流输入 | |
输入额定电压(UDCn) | 220V/110V |
输入电压允许范围 | (85％～130％) UDCn |
交流旁路输入 | |
输入额定电压(UACn) | 220V/110V |
输入额定频率 | 50Hz/60Hz |
允许输入电压范围 | (85％～120％) UACn |
旁路转换时间 | ≤20ms |
交流输出 | |
输出额定电压(UOn) | 220V/110V |
输出额定频率(Fn) | 50Hz/60Hz |
输出电压精度 | (1±3％)UOn |
输出频率精度 | Fn±0.05Hz |
波形失真率(THD)(线性负载) | ≤5％ |
动态响应(负载0←→ 100％) | 5％ |
功率因数 (PF) | 0.8 |
过载能力 | 150％，10s |
逆变效率(80％阻性负载) | 93％ |
绝缘强度(输入和输出) | 2000VAC，60s |
噪音(1m) | ≤40dB |
工作环境 | |
使用环境温度 | -10℃～+50℃ |
湿度 | 0～90％，不结露 |
使用海拔(m) | ≤3000 |
额定容量 | |
额定容量 | 5.0kVA |
6.报警功能
输出过载报警（OC：Over Current）：
旁路状态下，当负载功率超过额定功率的120%时，延时5s报警。
逆变状态下，当负载功率超过额定功率的120%时，延时5s关断逆变输出并报警；要恢复供电须关机重启。
输出短路报警（SC：Short Circuit）：
旁路状态下，当输出短路时立即报警。
逆变状态下，当输出短路时立即关断逆变输出并报警；要恢复供电须关机重启。
直流输入过压报警（DO：DC Over-voltage）：
旁路状态下，当直流输入电压高于130%VIDCn时，延时2s报警。
逆变状态下，当直流输入电压高于130%VIDCn时，延时2s关断逆变输出并报警；当直流输入电压恢复正常时，能自动启动逆变对外供电。
直流输入欠压报警（DU：DC Under-voltage）：
旁路状态下，当直流输入电压低于85%VIDCn时，延时2s报警。
逆变状态下，当直流输入电压低于85%VIDCn时，延时2s关断逆变输出并报警；当直流输入电压恢复正常时，能自动启动逆变对外供电。
直流输入接反报警（DR：DC Reverse）：
旁路状态下，当直流输入电压极性接反时，立即报警。
逆变状态下，当直流输入电压极性接反时，立即关断逆变输出并报警。
交流输入过压报警（AO：AC Over-voltage）：
无论在旁路状态还是在逆变状态下，当交流输入电压高于120%VIACn时，立即报警。
交流输入欠压报警（AU：AC Under-voltage）：
无论在旁路状态还是在逆变状态下，当交流输入电压低于85%VIACn时，立即报警。
过温报警（OT：Over Temperature）：
旁路状态下，当箱体内过温报警信号有效时，延时5s报警。
逆变状态下，当箱体内过温报警信号有效时，延时5s关断逆变输出并报警；当箱体内温度恢复正常时，能自动启动逆变对外供电。
逆变故障报警（IF：Inverting fault）：
旁路状态下，当逆变故障信号有效时，立即报警。
逆变状态下，当逆变故障信号有效时，立即关断逆变输出并报警；当逆变故障信号无效时，能自动启动逆变对外供电。
