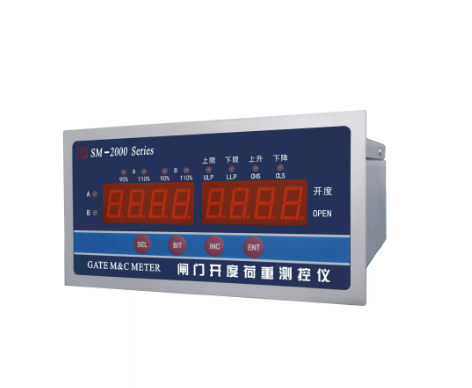

SM-2000系列智能闸门开度荷重测控仪（V1.4）

1.仪表概述

该仪表具有闸门开度测量及控制、开度变送、荷重测量、荷重变送及通信功能。

该仪表和闸门开度传感器相配合组成闸门开度测控系统；和闸门的二个荷重传感器相配合组成闸门双荷重测量系统。

该仪表具有如下测量功能：

n 闸门开度测量

n 闸门A路和B路荷重测量

该仪表具有如下报警功能：

越限报警功能：

n 闸门开度越限报警功能

n 闸门荷重越限报警功能

n 闸门荷重差越限报警功能

n 闸门限位报警功能

测量输入断线报警功能：

n 闸门开度测量输入断线报警功能

n 闸门荷重测量输入断线报警功能

该仪表具有如下控制功能：

自动控制功能：

n 开度设定自动控制：根据闸门开度设定值，完成自动控制。

n 远程控制：通过远程修改闸门开度设定值，完成远程控制。

手动控制功能：

n 手动控制：根据开关输入量（DI）状态，完成手动控制。

n 紧停控制：当按下“紧停”按钮时，立即停止闸门控制输出。

2.使用说明

2.1 闸门开度测量输入回路

   闸门开度测量输入信号：

n 闸门开度串行格雷码（接口信号可选SSI 或 EnDat）

n 4～20mA直流模拟量输入

n RS-485串口输入

2.2 闸门荷重测量输入回路

输入A路和B路荷重测量信号。荷重测量输入信号可接收4～20mA直流模拟量输入或-40mV～40mV直流模拟量输入（需在订货时注明）。

2.3 装置辅助电源输入回路

电源输入为DC或AC220V、DC或AC110V（需在订货时注明）。装置工作电源的接线端子为P+、P-。

2.4 开关量输入回路

装置设有6个遥信开关量信号输入端。具体用于：

n DI1：手动控制命令输入（常开）

n DI2：闸门紧停命令输入（常开）

n DI3：闸门上限位信号输入（常开）

n DI4：闸门下限位信号输入（常开）

n DI5：电动机运行状态（常开）

n DI6：总电源消失报警（常开）

2.7 开关量输出回路

装置设有6个开关量输出口TS1～TS6，其中TS1～TS4为常开接点输出，TS5～TS6为常开和常闭接点输出。可以通过跳闸表设置如下控制输出：

n 遥控1（一般用于遥控开启总电源）

n 遥控2（一般用于遥控关闭总电源）

n 闸门上升

n 闸门下降

n 闸门紧停

n 故障报警

2.8 变送输出回路

装置设有3路直流模拟量变送输出，输出信号为4～20mA信号。用于变送输出：

n 闸门开度

n A路荷重

n B路荷重

2.9 通信功能

装置带有2路RS-485通信接口，采用MODBUS协议通信，波特率均为9600bps。

n 第1路与闸门开度传感器通信

n 第2路与后台监控系统通信
