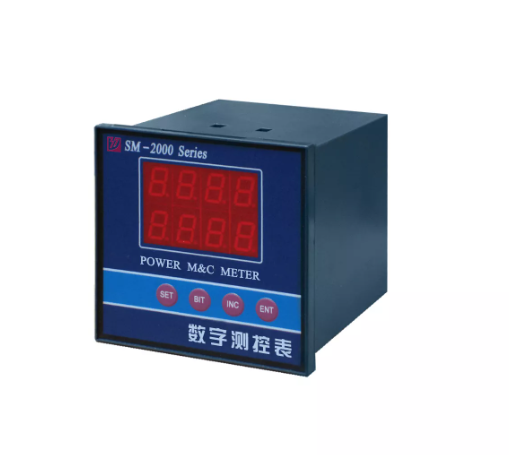

SM-2000系列数字测控表（V1.4）

SM-2000系列数字测控表（V1.4）

1.仪表概述

   SM-2000系列数字测控表是集电气量测量、控制、通信功能于一体的新一代数字仪表，既可以组屏安装也可以分散安装，通过屏蔽双绞线与监控计算机通信。

   SM-2000系列数字测控表分为A/B/C/D四种型号：

n A型表输入电压为100V线电压（高压系统）；

B型表输入电压为400V线电压（低压系统）；

C型表输入电压为57.74V相电压（高压系统）；

D型表输入电压为220V相电压（低压系统）。

n A型和B型两种仪表采用相同的程序（均为AB型表程序），但电压输入部分的硬件需要调整。

C型和D型两种仪表采用相同的程序（均为CD型表程序），但电压输入部分的硬件需要调整。

n 用户在订购时需要注明输入电压范围，以便调整相应硬件。

2.主要功能

n 交流输入：直接输入TV二次电压，TA二次电流。

n 电气测量：三相电流、零序电流、正序电流、负序电流、三相电压、零序电压、正序电压、负序电压、有功功率、无功功率、功率因数、频率、电度。

n 信号输入：4路无源空接点信号输入，装置内部自带24VDC电源。

n 控制输出：共2路独立继电器空接点输出，延时2s返回。

n 采用RS-485、MODBUS-RTU协议，遵循SM-2000系列产品通讯规约，通信波特率为9600bps。
