SM-2000系列备投控制器(V1.4)

联系人:严文交
联系电话:0731-8880****
企业地址湖南省-长沙市
详细地址长沙高新开发区麓松路456号科研生产楼101室
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
湖南紫光测控有限公司成立于1998年,是一家专注于电力自动化产品、软件、系统、解决方案及服务的提供商。公司业务涵盖电力自动化及继电保护、配电自动化、新能源发电控制、智慧水电站、电能质量监测与治理、牵引变电站潮流控制系统等领域,致力于相关技术和产品的研发、设计、制造、销售及工程服务。 公司拥有两大科技园区:第一科技园位于湘江之滨的火炬城M5组团,办公及生产面积达8000平方米;第二科技园位于麓谷麓松路,占地50亩,办公及生产面积达20000平方米。 作为国家高新技术企业和双软认证企业,湖南紫光的产品及系统均具有完全自主知识产权,并荣获省部级技术发明一等奖和科技进步一等奖。公司拥有多项专利和软件著作权,积极参与国际、行业及企业标准的制定。其产品广泛应用于电力、水电、风电、光伏、钢铁、石油、石化、铁路、民航、矿山、市政等国民经济支柱产业的各类电站和变电站。目前,已有超过80万套微机监控保护装置和综合自动化系统在全球50多个国家和地区投入运行。

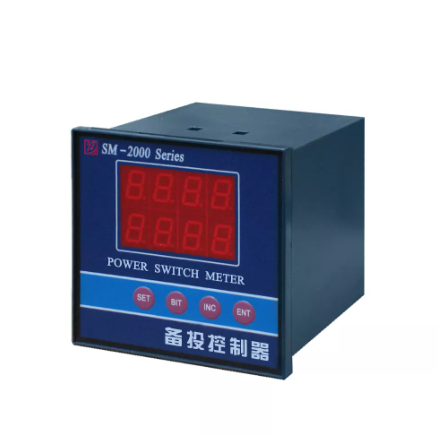

产品图片



SM-2000系列备投控制器(V1.4)


1.仪表概述

SM-2000系列备投控制器是传统低压备自投控制的升级产品,可广泛用于发电厂、变电所、冶金、石油、化工等大型厂矿企业和楼宇低压配电系统的电压检测、报警及双电源自动投切。

2.主要功能

交流电压输入:

进线1电压Uab1和Ubc1

进线2电压Uab2和Ubc2

开关量输入:

3路(采用内部DC24V电源)

DI1:进线1断路器位置信号

DI2:进线2断路器位置信号

DI3:手动控制信号

开关量输出:

4路(继电器空接点)

T1:跳进线1出口(常闭)

T2:合进线1出口(常开)

T3:跳进线2出口(常闭)

T4:合进线2出口(常开)

进线电压异常报警

进线过电压报警

进线低电压报警

进线失压报警

进线缺相报警

通信功能:

采用RS-485、MODBUS-RTU协议,遵循SM-2000系列产品通讯规约。通信波特率9600bps。

双电源进线备自投控制
