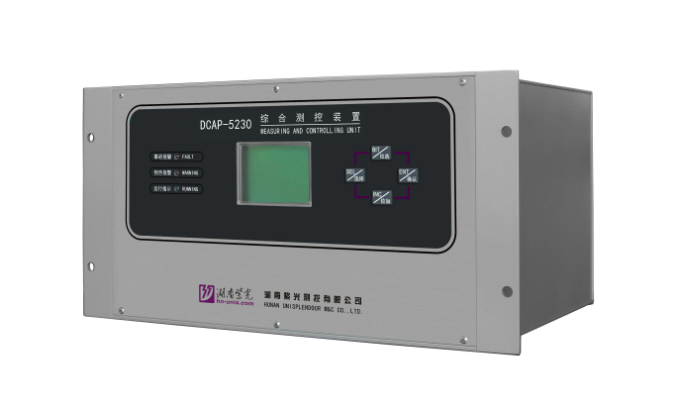

产品图片

DCAP-5230E 综合测控装置（V2.2）

1.装置概述

   该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，主要用于刀闸的控制，最多控制12个刀闸。

2.主要功能

(1) 刀闸控制功能：

n 断路器合位时闭锁刀闸的操作（信号通过对应开关量输入装置）。

n 断路器合位时，有刀闸的跳闸或合闸令时，装置报“断路器合位闭锁”。

n 刀闸故障时闭锁刀闸的操作（信号通过对应开关量输入装置）。

n 刀闸故障时，有刀闸的跳闸或合闸令时，装置报“刀闸故障闭锁”。

(2) 操作报警功能：

n 当发出跳闸命令后，在设置的“断开刀闸时间”定值内仍没有跳开刀闸，装置报“断开刀闸失败”。

n 当发出合闸命令后，在设置的“合上刀闸时间”定值内仍没有合上刀闸，装置报“合上刀闸失败”。

(3) 装置失电告警功能。

(4) 对时功能：主机软件对时、脉冲对时或B码对时（可选）。

(5) 装置可掉电保存最新80次报警记录。

(6) 装置带有RS-485总线通信口和以太网通信口。

3.使用说明

3.1 直流电源输入回路

直流电源输入为DC220V或DC110V，需在订货时注明。装置工作电源的接线端子为P+、P-。

3.2 开关量输入（遥信）回路

装置设有69个遥信开关量信号输入端。每路遥信可以单独设置去抖时间。装置初使化的默认值为40ms。

3.3 开关量输出（遥控）回路

装置设有24个开关量输出口TS1～TS24，每路出口保持时间可以单独设置。

面板上3个出口指示灯分别为事故信号、预告信号，以及装置运行指示。

3.4 通讯接口

装置带有高速以太网接口和RS-485通讯接口，本装置的各种信号和外部遥信信号可通过通讯网络上传至综合自动化系统的监控主机。
