DCAP-5114 T型高压线路光纤纵差保护装置(V3.0)

联系人:严文交
联系电话:0731-8880****
企业地址湖南省-长沙市
详细地址长沙高新开发区麓松路456号科研生产楼101室
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
湖南紫光测控有限公司成立于1998年,是一家专注于电力自动化产品、软件、系统、解决方案及服务的提供商。公司业务涵盖电力自动化及继电保护、配电自动化、新能源发电控制、智慧水电站、电能质量监测与治理、牵引变电站潮流控制系统等领域,致力于相关技术和产品的研发、设计、制造、销售及工程服务。 公司拥有两大科技园区:第一科技园位于湘江之滨的火炬城M5组团,办公及生产面积达8000平方米;第二科技园位于麓谷麓松路,占地50亩,办公及生产面积达20000平方米。 作为国家高新技术企业和双软认证企业,湖南紫光的产品及系统均具有完全自主知识产权,并荣获省部级技术发明一等奖和科技进步一等奖。公司拥有多项专利和软件著作权,积极参与国际、行业及企业标准的制定。其产品广泛应用于电力、水电、风电、光伏、钢铁、石油、石化、铁路、民航、矿山、市政等国民经济支柱产业的各类电站和变电站。目前,已有超过80万套微机监控保护装置和综合自动化系统在全球50多个国家和地区投入运行。

产品图片

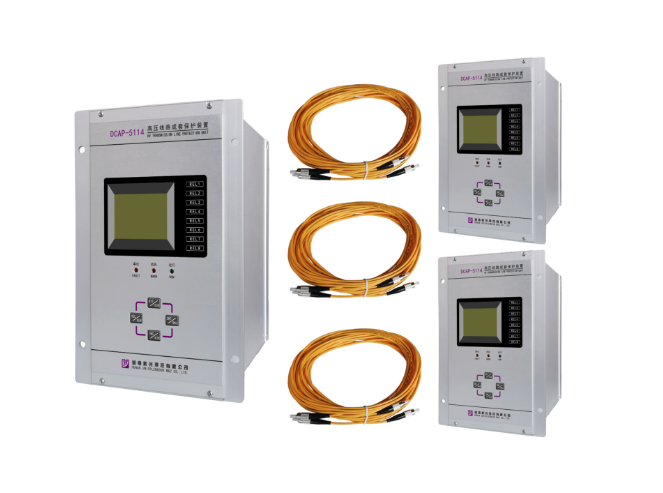

DCAP-5114 T型高压线路光纤纵差保护装置(V3.0)






CAP-5114 T型高压线路光纤纵差保护装置(V3.0)

1.装置概述

该装置基于32位高性能DSP(数字信号处理器)和高速以太网络通信技术设计,采用专用光缆(或光芯)作为通信通道实现对线路的纵差保护,可实现T”接输电线路的三端分相电流差动全线速动保护,同时也适用于双端线路。

装置适用于110kV及以上中性点直接接地系统高压输电线路。

装置特别适应于以变压器为主要负载的高压线路纵差保护,该工况下必须采用二次谐波闭锁差动保护,以躲过空投变压器时的励磁涌流的影响。

三端T接光差保护连接图:

双端光差保护连接图:

2.主要功能

(1) 继电保护功能:

两段差动保护

两段零序电流差动保护

(2) 装置失电告警功能。

(3) 具有故障录波功能,最长可录波20s。

(4) 对时功能:主机软件对时、脉冲对时、B码对时(可选)。

(5) 装置可掉电保存最新80次报警记录。

(6) 装置带有1个RS-485总线通信口和2个以太网通信口,便于实现多网通信。

3.使用说明

3.1 交流电压输入回路

装置内部设置有4个小TV可接受0~100V交流电压的输入分别接相电压Ua、Ub、Uc

3.2 交流电流输入回路

装置内部设置有3个小TA,可接受额定为5A或1A的交流电流输入,需在订货时注明,用于测量本侧保护电流PIa、PIb、PIc

3.3 直流电源输入回路

直流电源输入为DC220V或DC110V,需在订货时注明。装置工作电源的接线端子为P+、P-;装置控制回路电源的接线端子为L+、L-。

3.4 开关量输入(遥信)回路

装置设有12个遥信开关量信号输入端和1路GPS脉冲对时。用户在使用本装置并对其分配遥信输入端时必须注意以下几点:

① SI1:断路器位置(常开)

② SI9:启动远跳控制信号(常开)。

③ SI11:通道A投退信号(常开)。

④ SI12:通道B投退信号(常开)。

⑤ SI2~SI8、SI10为普通开关量信号

⑥ SGP为对时脉冲输入端,脉冲信号为DC24V输入。

⑦ SI1~SI12为DC110V/DC220V输入。

3.5 开关量输出(遥控)回路

装置设有8个开关量输出口TS1~TS8,面板上8个出口指示灯分别与之对应。TS1~TS8输出何种保护(或几种保护的组合)跳闸信号由跳闸表来确定,通过跳闸表可灵活使用TS1~TS8出口(注:1:输出允许,0:输出禁止)。

装置面板上第3个指示灯为事故报警、预告报警及装置正常工作指示灯。

3.6 通讯接口

本装置带有高速以太网接口和RS-485通讯接口,本装置的各种信号和外部遥信信号可通过通讯网络上传至综合自动化系统的监控主机。



CAP-5114 T型高压线路光纤纵差保护装置(V3.0)

1.装置概述

该装置基于32位高性能DSP(数字信号处理器)和高速以太网络通信技术设计,采用专用光缆(或光芯)作为通信通道实现对线路的纵差保护,可实现T”接输电线路的三端分相电流差动全线速动保护,同时也适用于双端线路。

装置适用于110kV及以上中性点直接接地系统高压输电线路。

装置特别适应于以变压器为主要负载的高压线路纵差保护,该工况下必须采用二次谐波闭锁差动保护,以躲过空投变压器时的励磁涌流的影响。

三端T接光差保护连接图:

双端光差保护连接图:

2.主要功能

(1) 继电保护功能:

两段差动保护

两段零序电流差动保护

(2) 装置失电告警功能。

(3) 具有故障录波功能,最长可录波20s。

(4) 对时功能:主机软件对时、脉冲对时、B码对时(可选)。

(5) 装置可掉电保存最新80次报警记录。

(6) 装置带有1个RS-485总线通信口和2个以太网通信口,便于实现多网通信。

3.使用说明

3.1 交流电压输入回路

装置内部设置有4个小TV可接受0~100V交流电压的输入分别接相电压Ua、Ub、Uc

3.2 交流电流输入回路

装置内部设置有3个小TA,可接受额定为5A或1A的交流电流输入,需在订货时注明,用于测量本侧保护电流PIa、PIb、PIc

3.3 直流电源输入回路

直流电源输入为DC220V或DC110V,需在订货时注明。装置工作电源的接线端子为P+、P-;装置控制回路电源的接线端子为L+、L-。

3.4 开关量输入(遥信)回路

装置设有12个遥信开关量信号输入端和1路GPS脉冲对时。用户在使用本装置并对其分配遥信输入端时必须注意以下几点:

① SI1:断路器位置(常开)

② SI9:启动远跳控制信号(常开)。

③ SI11:通道A投退信号(常开)。

④ SI12:通道B投退信号(常开)。

⑤ SI2~SI8、SI10为普通开关量信号

⑥ SGP为对时脉冲输入端,脉冲信号为DC24V输入。

⑦ SI1~SI12为DC110V/DC220V输入。

3.5 开关量输出(遥控)回路

装置设有8个开关量输出口TS1~TS8,面板上8个出口指示灯分别与之对应。TS1~TS8输出何种保护(或几种保护的组合)跳闸信号由跳闸表来确定,通过跳闸表可灵活使用TS1~TS8出口(注:1:输出允许,0:输出禁止)。

装置面板上第3个指示灯为事故报警、预告报警及装置正常工作指示灯。

3.6 通讯接口

本装置带有高速以太网接口和RS-485通讯接口,本装置的各种信号和外部遥信信号可通过通讯网络上传至综合自动化系统的监控主机。
