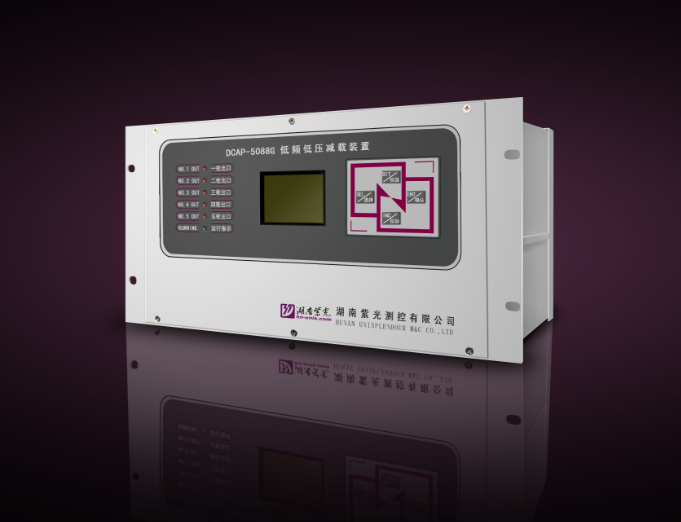

DCAP-5088G 低频低压减载装置（V2.2）

1.装置概述

   该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，根据电力系统对安全稳定自动控制装置的要求，符合《电力系统自动低周减负荷技术规定 》，主要用于220kV及以下电压等级的变电站或电厂，具有4轮低周减载、一轮长延时低周减载(第5轮)、4轮低压减载、一轮长延时低压减载（第5轮）功能。当应用于发电厂系统时，装置具有低周解列、低压解列的功能。该装置最多可控制48个负载。

2.主要功能

(1) 装置接入两段母线电压Uab和Ubc，测量母线电压、频率及其变化率。

(2) 具有频率跟踪测量功能，频率跟踪范围为45～65Hz。

(3) 装置设有4轮低周减载出口和一个长延时轮，可以切除48回线路。当系统有功功率缺额较大时,为了防止出现频率崩溃,装置具有按df/dt加速切除负荷的功能,在切除第1轮的同时,可加速切第2轮、第3轮或第4轮,尽早制止频率下降。第5轮长延时轮主要是为了防止系统长时间在低频状态下运行而设置。

(4) 装置设有4轮低压减载出口和一个长延时轮，可以切除48回线路。当电压下降较快时, 为了防止发生电压崩溃，装置具有按du/dt加速切负荷功能, 在切除第1轮的同时,可加速切第2轮、第3轮或第4轮,尽早制止电压下降。第5轮长延时轮主要是为了防止系统长时间在低压状态下运行而设置。

(5) 装置具有滑差闭锁和电压频率异常闭锁功能，防止短路事故、负荷反馈及电网异常等情况下引起的误动作。

(6) 12路开关量输入，4路交流模拟量输入，48路开关量输出。

(7) 装置失电告警功能。

(8) 具有故障录波功能，最长可录波20s。

(9) 对时功能：主机软件对时、脉冲对时或B码对时（可选）。

(10) 装置可掉电保存最新80次报警记录。

(11) 装置带有RS-485总线通信口和以太网通信口。
