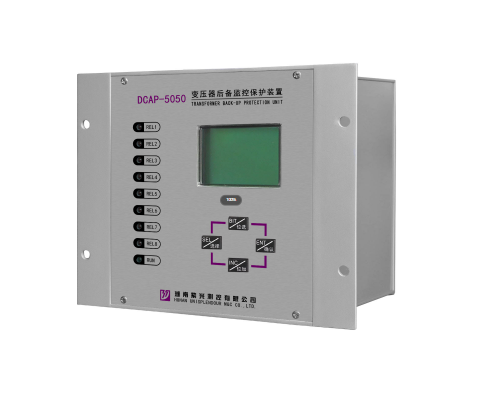

产品图片

DCAP-5050/5051 主变后备监控保护装置(V2.2)


1.装置概述

   该装置基于32位高性能DSP(数字信号处理器)和高速以太网络通信技术设计,适用于三圈变压器要求各侧取复合电压的情况。

   该装置带有4套保护定值,以适应不同运行方式的切换,可以通过装置定值切换菜单或者后台监控计算机远程切换。

2.主要功能

(1) 继电保护功能:

三段式过流保护(可受方向判据和复合电压判据控制)

反时限过流保护

零序过压保护

零序过流保护

低电压保护

过电压保护

间隙零序过流保护

过负荷报警

风冷启动

断路器失灵保护

阻抗保护

TV断线报警

TA断线报警

控制回路断线报警

检同期检无压合闸

四路非电量控制(联跳一、联跳二、联跳三、联跳四)

(2) 装置失电告警功能。

(3) 具有故障录波功能,最长可录波20s。

(4) 对时功能:主机软件对时、脉冲对时或B码对时(可选)。

(5) 装置可掉电保存最新80次报警记录。

(6) 装置带有RS-485总线通信口和以太网通信口。
