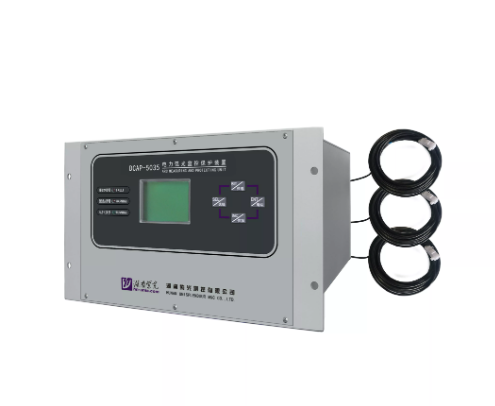

产品图片
DCAP-5035 电力弧光监控保护装置(V4.0)

1.装置概述
该装置基于32位高性能DSP(数字信号处理器)和高速以太网络通信技术设计,主要用于电力系统母线和断路器短路时的弧光监测及保护。
该装置本体带有24路弧光传感器输入,2条进线的电流输入。
该装置可扩展下列功能单元:
n DCAP-5035A弧光信号采集装置
n DCAP-5035B电流信号采集装置
n DCAP-5035C跳闸信号输出装置
该装置有两种典型的使用方式:单机方式和双机方式。
单机方式时,装置采集两条进线的电流。双机方式时,装置采集本段母线的进线电流,通过CAN通信方式相互交换进线电流数据。
2.主要功能
(1) 继电保护功能:
n 弧光保护
n 弧光启动报警
n 电流突变报警
n 过电流报警
n 弧光测量回路故障报警
n 失灵保护
n 三段过流保护
(2) 装置失电告警功能。
(3) 具有故障录波功能,最长可录波20s。
(4) 对时功能:主机软件对时、脉冲对时或B码对时(可选)。
(5) 装置可掉电保存最新80次报警记录。
(6) 装置带有1个RS485总线通信口、1个CAN通信口和2个以太网通信口。
3.使用说明
3.1 交流电流输入回路
装置内部设置有6个小TA,同时接受6个额定为5A或1A的交流电流输入,需在订货时注明,用于测量:
n 进线1保护电流Ia1、Ib1、Ic1
n 进线2保护电流Ia2、Ib2、Ic2
3.2 直流电源输入回路
直流电源输入为DC220V或DC110V,需在订货时注明。装置工作电源的接线端子为P+、P-。装置控制回路电源的接线端子为L+、L-。
3.3 开关量输入回路
装置设有9个遥信开关量信号输入端。用户在使用本装置并对其分配遥信输入端时必须注意以下几点:
n SI1接进线1断路器位置信号(LCB1)。
n SI2接进线2断路器位置信号(LCB2)。
n SI3接母联断路器位置信号(MCB)。
n SI4~SI8为普通开关量信号输入端。
n SGP为GPS对时脉冲输入端,可用于GPS秒脉冲对时,脉冲信号为DC24V输入。
n SI1~SI8默认为DC220V/DC110V输入。
3.4 开关量输出回路
装置设有8个开关量输出口TS1~TS8。TS1~TS8输出何种保护(或几种保护的组合)跳闸信号由跳闸表来确定,通过跳闸表可灵活使用TS1~TS8出口(注:1:输出允许,0:输出禁止)。装置面板上第3个指示灯分别为故障报警、预告报警和正常工作指示灯。
3.5 通讯接口
本装置带有高速以太网接口和RS-485(或光纤)通讯接口,本装置的各种信号和外部遥信信号可通过通讯网络上传至综合自动化系统的监控主机。
本装置带有的CAN通信口用于功能模块的扩张。
