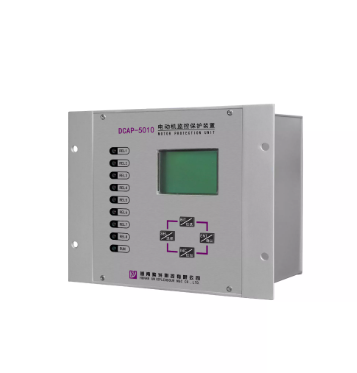

DCAP-5011 电动机监控保护装置（带电流纵差保护功能）（V2.2）

DCAP-5011 电动机监控保护装置（V2.2）

1.装置概述

   该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，主要用于各种电动机的保护测控。

   该装置带有4套保护定值，以适应不同运行方式的切换，可以通过装置定值切换菜单或者后台监控计算机远程切换。

n该装置将电动机的差动保护和电流电压保护功能综合在一起，减少了现场接线，同时现场安装十分方便。

n该装置采用自适应的启动状态判断逻辑：断路器位置变化方式、电流突变方式和电压突变方式等来判断电动机的启动。三种启动方式为或逻辑，任一一种方式启动后，在启动时间内，另外两种启动方式无效。

n该装置采用自适应的电流速断保护逻辑：在电动机启动过程采用高门槛的速断定值；在运行过程中采用低门槛的速断定值。

n该装置采用自适应的电流差动速断保护逻辑：带有“启动电流差动速断保护”和“运行电流差动速断保护”等双差动保护功能。

n该装置采用自适应的电流差动保护逻辑：带有“启动电流差动保护”和“运行电流差动保护”等双电流差动保护功能。当某些大型高压电动机高低压侧TA特性不一致时，由于启动电流过大导致启动过程的差动误动，此时可以在电动机启动过程中将差动启动定值提高以躲过该差动电流；当启动过程结束后将差动启动定值降低。该装置主要用于这样的工况。

n该装置采用自适应的过流保护逻辑：过流一段在电动机启动过程和运行过程中均投入；过流二段在电动机启动过程中自动退出，在运行过程中投入。

n该装置采用自适应的过负荷保护逻辑：过负荷一段在电动机启动过程和运行过程中均投入；过负荷二段在电动机启动过程中自动退出，在运行过程中投入。

n该装置采用自适应的反时限过流保护逻辑：在电动机启动过程采用高门槛的启动定值；在运行过程中采用低门槛的启动定值。

2.主要功能

(1) 继电保护功能：

n启动电流差动速断保护

n运行电流差动速断保护

n启动电流差动保护（采用常规比率制动和二次谐波制动原理）

n运行电流差动保护（采用常规比率制动和二次谐波制动原理）

n启动电流速断保护

n运行电流速断保护

n两段定时限过流保护

n堵转保护

n启动时间过长保护

n反时限过流保护（一般反时限、非常反时限、极端反时限）

n负序过流保护

n负序过压保护

n过电压保护

n两段低电压保护

n两段零序过流保护

n零序过压保护

n逆功率过流保护

n两段过负荷报警

n低频保护

n失步保护

n失磁保护

n两段过温保护

nTV和TA断线报警

n控制回路断线报警

n四路非电量控制（联跳一、联跳二、联跳三、联跳四）

(2) 记录高压电机启动过程中A相电流的有效值。

(3) 装置失电告警功能。

(4) 具有故障录波功能，最长可录波20s。

(5) 对时功能：主机软件对时、脉冲对时或B码对时（可选）。

(6) 装置可掉电保存最新80次报警记录。

(7) 装置带有RS-485总线通信口和以太网通信口。
