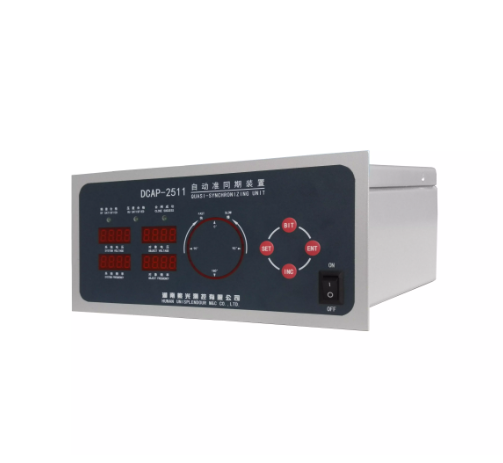

产品图片
DCAP-2511 自动准同期装置(V1.0)

DCAP-2511 自动准同期装置(V1.0)
1.装置概述
DCAP-2511自动准同期装置主要用于火电厂、水电站、多电源点的变电站内的同期检测和控制,采用一个同期点配备一个装置的方式。是集控制、通信功能于一体的新一代智能装置,既可以组屏安装也可以分散安装。
本装置带有RS-485通讯接口,采用MODBUS-RTU协议,通信波特率为9600bps。通过屏蔽双绞线与监控计算机通信。
2.主要功能
n 能自动测量导前时间,并且能掉电保存最新的4次测量记录。
n 具有自动调节对象电压的功能。
n 具有自动调节对象频率的功能。
n 具有同期加速功能。
n 具有系统侧无压报警功能。
n 具有对象侧无压报警功能。
3.使用说明
3.1 交流电压输入回路
仪表内部设置有2个小TV可接受0~400V交流电压的输入,用于测量系统侧电压Us和对象侧电压Ug。
3.2 直流电源输入回路
直流电源输入为DC220V或DC110V,需在订货时注明。仪表工作电源的接线端子为P+、P-。
3.3 开关量输入回路
仪表设有2个遥信开关量信号输入端DI1和DI2,所有开入全部采用无源接点输入!
n DI1(STS)接同期启动信号
n DI2(CB)接断路器位置信号
3.4 继电器输出回路
仪表带有6个继电器输出口。
n T1(TSYN)接同期合闸输出
n T2.1(TUU)接上调电压输出
n T2.2(TUD)接下调电压输出
n T3.1(TFU)接上调频率输出
n T3.2(TFD)接下调频率输出
n T4(TALM)接同期失败报信输出
3.5 启动同期
装置在下列三种情况下,均启动同期:
n 上电2s后自动进入同期过程。
n 接收到同期启动信号后,进入同期过程。
n 接收远程同期启动信号后,进入同期过程。
3.6 运行模式
装置设有两种运行模式。
n 试验模式(TEST):该模式用于现场模拟试验,装置在找到同期点后,即认为合闸成功,点亮“合闸成功”指示灯,但同期合闸继电器不动作。
n 投运模式(RUN):该模式为正常投运模式,装置在找到同期点后,同期合闸继电器动作出口(延时2s返回),有开关辅助触点返回信号时认为合闸成功,点亮“合闸成功”指示灯。
