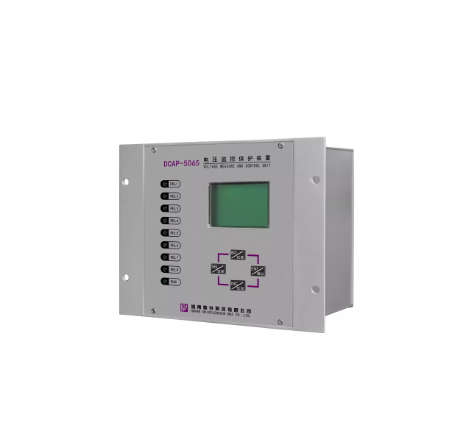

产品图片
DCAP-5065D 电压监控保护装置（V2.2）
DCAP-5065D 电压监控保护装置（V2.2）
1.装置概述
该装置主要用于柴油发动机作为备用电源的启停控制，主要用于如下工况：电站由2台供电变压器提供厂用电源，另配有1路柴油发电机做应急供电用。
2回厂用电进线均失压时，柴油发电机能自动启动提供备用电源；厂用电恢复后柴油发电机能自动停机。
进线失压跳闸：
n 装置检测到进线1电压消失，T5延时0.5s动作跳开进线1，同时报“进线一失压”和“自动跳开进线一”。当检测到1QF断开时，T5立即返回；当检测不到1QF断开时，T5延时2s返回。
n 装置检测到进线2电压消失，T6延时0.5s动作跳开进线2，同时报“进线二失压”和“自动跳开进线二”。当检测到2QF断开时，T6立即返回；当检测不到2QF断开时，T6延时2s返回。
进线同时失电后，自动启动柴油发电机：
n 装置检测到进线1和进线2均失压，且1QF、2QF和6QF均处于分位时，装置报“启动发电机”，同时T1出口报警（保持2s后自动返回）。
n 柴油发电机启动完成后，且1QF、2QF和6QF均处于分位时，T3经0.5s延时动作合上6QF，同时报“自动合上发电机”。当检测到6QF合上时，T3立即返回；当检测不到6QF合上时，T3延时2s返回。
进线电压恢复后，自动停止柴油发电机：
n 当装置检测到进线1或进线2有压，1QF、2QF均处于分位，6QF处于合位时，T4经0.5s延时动作跳开6QF，同时报“自动跳开发电机”。当检测到6QF断开时，T4立即返回；当检测不到6QF断开时，T4延时2s返回。
n 当6QF处于分位时，装置报“停止发电机”，同时T2出口报警（保持2s后自动返回）。
进线电压恢复后，自动合进线开关：
n 当只有进线1有压，且1QF、2QF和6QF均处于分位时，T7延时0.5s动作合上1QF，同时报“自动合上进线一”。当检测到1QF合上时，T7立即返回；当检测不到1QF合上时，T7延时2s返回。
n 当只有进线2有压，且1QF、2QF和6QF均处于分位时，T8延时0.5s动作合上2QF，同时报“自动合上进线二”。当检测到2QF合上时，T8立即返回；当检测不到2QF合上时，T8延时2s返回。
n 当进线1和进线2均有压，且1QF、2QF和6QF均处于分位时，如果选择优先合进线1，T7延时0.5s动作合上1QF，同时报“自动合上进线一”。当检测到1QF合上时，T7立即返回；当检测不到1QF合上时，T7延时2s返回。如果选择优先合进线2，T8延时0.5s动作合上2QF，同时报“自动合上进线二”。当检测到2QF合上时，T8立即返回；当检测不到2QF合上时，T8延时2s返回。
2.使用说明
2.1 交流电压输入回路
装置内部设置有6个小TV可接受交流电压的输入，用于测量进线1，进线2和柴油发动机的电压。
2.2 开关量输入回路
装置设有10个遥信开关量信号输入端。用户在使用本装置并对其分配遥信输入端时必须注意以下几点：
① SI1接进线1断路器（1QF）位置信号（常开）。
② SI2接进线2断路器（2QF）位置信号（常开）。
③ SI3接发电机断路器（6QF）位置信号（常开）。
④ SI4接母联断路器（3QF）位置信号（常开）。
⑤ SGP为GPS对时脉冲输入端，可用于GPS脉冲对时，脉冲信号为DC24V输入。
⑥ SI5～SI9为普通开关量信号输入端。
⑦ SI1～SI9默认为DC220V/DC110V输入。
2.3 开关量输出回路
装置设有8个开关量输出口TS1～TS8。具体定义如下。
① TS1用于发“启动发电机”信号。
② TS2用于发“停止发电机”信号。
③ TS3用于合发电机断路器（6QF）。
④ TS4用于跳发电机断路器（6QF）。
⑤ TS5用于跳进线1断路器（1QF）。
⑥ TS6用于跳进线2断路器（2QF）。
⑦ TS7用于合进线1断路器（1QF）。
⑧ TS8用于合进线2断路器（2QF）。
2.4 通讯接口
本装置带有高速以太网接口和RS-485通讯接口，本装置的各种信号和外部遥信信号可通过通讯网络上传至综合自动化系统的监控主机。
